Číslo položky: 03 058 00 99

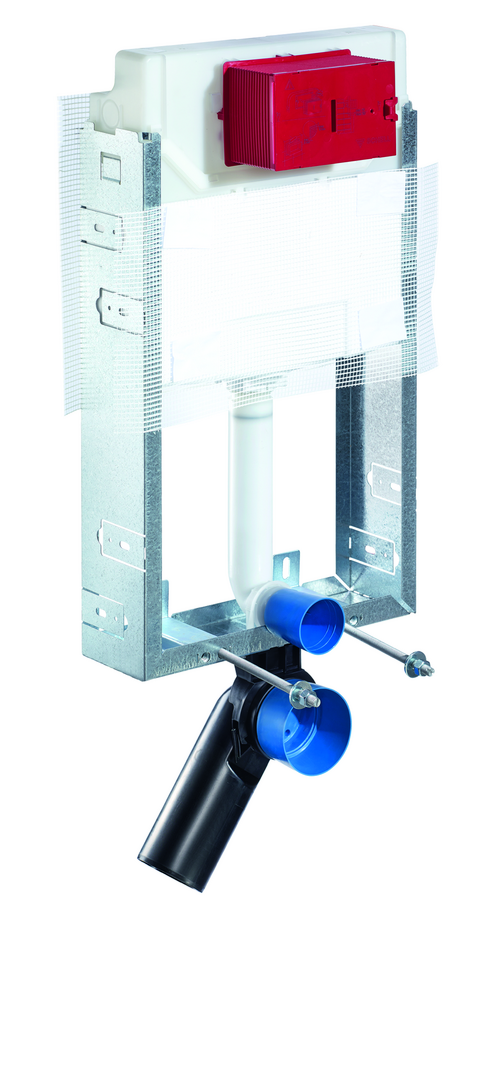

WC-Modul MONTUS

Typ C-N 120
WC modul s podomítkovou splachovací nádrží 12 cm. Pro nástěnnou montáž, pod omítku a přestavby v rámci mokré stavby. Pro nástěnná, zavěšená WC s upevňovacím rozměrem 180 nebo 230 mm. Do U-tvaru vyrobený, nesamonosný, pozinkovaný ocelový rám. Spoří vodu díky dvojčinnému splachování a zpožděném procesu napouštění (šetří cca 0,5 l/spláchnutí).
Oznámení Porovnejte Vpřed dál datový list
Najděte místní kontakty
rozsah dodávky Technické specifikace Související výrobky BIM/CAD

obsah balení

  • WC modul
    • Podomítková WC splachovací nádrž 12 cm, ovládání zepředu
    • Rohový ventil s regulační funkcí G 1/2 vnější závit, třída hlučnosti I
    • Splachovací trubka Ø 45 mm, s krycí zátkou
  • Přechodka Ø 90 / 110 mm
  • WC-připojovací sada (přívod Ø 45 mm, odtok Ø 90/110 mm)
  • PP- koleno odtoku Ø 90/90 mm, s krycí zátkou
  • Upevňovací materiál pro montáž WC (upevňovací čepy M 12 x 200 mm, ochranné hadice, plastová spojovací pouzdra, matice, podložky, krytky)
  • Omítková rohož
  • Upevňovací materiál pro nástěnnou montáž

údaje o dodání

  • hmotnost: 8,64 kg/kus
  • jednotka balení: 1

technické údaje

  • Splachování dvěma množstvími: Úsporné splachování 3 l, splachovací množství nastavitelné 4/5/6/7 l (6 l přednastaveno)
  • materiál: Rám ocel
  • povrch: Rám pozink

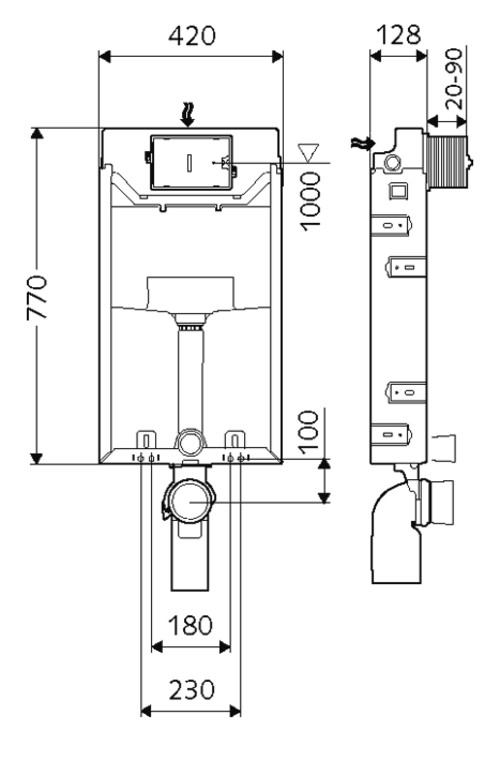

  • rozměry: š 42 cm x v 77 cm
  • Přípojka odpadní vody: Ø 90/110 mm
  • Přípojka splachovací trubky: Ø 45 mm
  • Přípojka vody: DN 15 R 1/2 vnější závit (střed zadní strany)
  • Vývod odpadní vody: Ø 90/110 mm
  • Zertifikate: Belgaqua, NF
nutné příslušenství
WC ochranná hluková manžeta
obj. č.: 03 001 00 99
Pro mechanické spuštění
WC-ovládací deska MONTUS CIRCUM
obj. č.: 03 119 06 99
nebo
WC-ovládací deska MONTUS CIRCUM
obj. č.: 03 119 64 99
nebo
WC-ovládací deska MONTUS CIRCUM
obj. č.: 03 119 15 99
nebo
WC-ovládací deska MONTUS BOARD
obj. č.: 03 120 64 99
nebo
WC-ovládací deska MONTUS BOARD
obj. č.: 03 120 06 99
nebo
WC-ovládací deska MONTUS BOARD
obj. č.: 03 120 15 99
nebo
WC-ovládací deska MONTUS TOWER
obj. č.: 03 121 64 99
nebo
WC-ovládací deska MONTUS TOWER
obj. č.: 03 121 06 99
nebo
WC-ovládací deska MONTUS TOWER
obj. č.: 03 121 15 99
nebo
WC-ovládací deska MONTUS KONKAV
obj. č.: 03 122 06 99
nebo
WC-ovládací deska MONTUS KONKAV
obj. č.: 03 122 64 99
nebo
WC-ovládací deska MONTUS KONKAV
obj. č.: 03 122 15 99
nebo
WC-ovládací deska MONTUS PLACE
obj. č.: 03 070 28 99
nebo
WC-ovládací deska MONTUS FIELD
obj. č.: 03 126 06 99
nebo
WC-ovládací deska MONTUS FIELD
obj. č.: 03 126 64 99
Pro elektronické spouštění
elektronická přestavovací sada MONTUS
obj. č.: 03 127 00 99
WC-ovládací deska MONTUS FIELD E
obj. č.: 03 123 06 99
nebo
WC-ovládací deska MONTUS FIELD H
obj. č.: 03 124 06 99
Stahování

Montážní návod

WC-Montagemodul MONTUS C-N 120
