cikkszám: 01 194 00 99

COMPACT II vakolat alatti WC öblítőszelep

SSC SWS
Zajszegény, falsík alatti öblítőszelep. Valamennyi SCHELL WC-vezérléssel/működtetőlappal történő szereléshez. DIN EN 12541 konform. Belső előelzáró.
Értesítés Hasonlítsa össze Előre rá adatlap
Keressen helyi kapcsolatokat
szállítási terjedelem Műszaki adatok kapcsolódó cikkek BIM/CAD

Kiszerelés

  • Masterbox
    • Szerkezeti ház
    • COMPACT II falba építhető öblítőszerelvény, előelzáróval és öblítődugóval
    • Csőmegszakító (DIN EN 12541)
  • Vakolófedél
  • Állítható magasságú öblítőcső próbadugóval

Szállítási adatok

  • súly: 1,63 kg/Darab
  • csomagolási egység: 1

Technikai adatok

  • víznyomás: 1,2 - 5,0 bar
  • max. nyugalmi nyomás: 8 bar
  • Öblítési áram: 1,0 - 1,3 l/s
  • Alapanyag: Ház Műanyag; Vízvezeték Kiválásmentes sárgaréz, az ivóvízről szóló német rendeletnek megfelelően
  • Csatlakozás: DN 20 menet: 3/4 km (jobbra)
  • Leágazás: Ø 45 mm-es öblítőcső
  • Engedélyek: PA-IX 18844/I, DIN-DVGW kérvényezve, Belgaqua
  • zajosztály: I, 100%-os átfolyás esetén
Szükséges alkatrészek
EDITION E Manual WC-vezérlés
Cikkszám.: 01 028 28 99
vagy
EDITION E WC-vezérlés
Cikkszám.: 01 027 28 99
vagy
EDIITION WC-működtetőlap
Cikkszám.: 02 802 06 99
vagy
EDIITION WC-működtetőlap
Cikkszám.: 02 802 15 99
vagy
EDIITION WC-működtetőlap
Cikkszám.: 02 803 28 99
vagy
EDIITION Eco WC-működtetőlap
Cikkszám.: 02 804 06 99
vagy
EDIITION Eco WC-működtetőlap
Cikkszám.: 02 804 15 99
vagy
EDIITION Eco WC-működtetőlap
Cikkszám.: 02 805 28 99
vagy
EDIITION Eco 100 WC-működtetőlap
Cikkszám.: 02 825 06 99
Ajánlott alkatrészek
WC patron EDITION Eco (LEED / BREEAM kompatibilis)
Cikkszám.: 29 758 00 99
összeszerelési utasítás
  • Elektronikus működtetés esetén az adott WC-vezérlésnek megfelelő áramellátást kell előkészíteni.
  • A SCHELL SWS vízmenedzsment rendszerhez adott esetben kereskedelemben kapható buszkábel H(St)H2x2x0,8 (megrendelő biztosítja) szükséges a BE-K SWS busz adókábelhez.
  • Kizárólag eredeti SCHELL hálózati egységeket és csatlakozókábeleket szabad használni.
  • Szükséges csővezeték DN 25
Letöltések

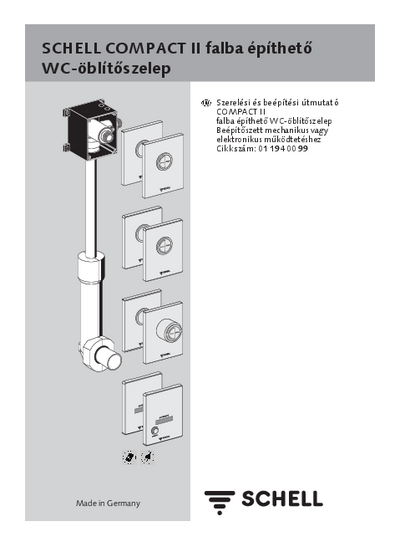

Szerelési útmutató

COMPACT II falba építhető WC-öblítőszelep

Brosúra

Your calling card for public sanitary rooms.

Brosúra

WC and urinal flush systems.
