Číslo položky: 00 829 08 99

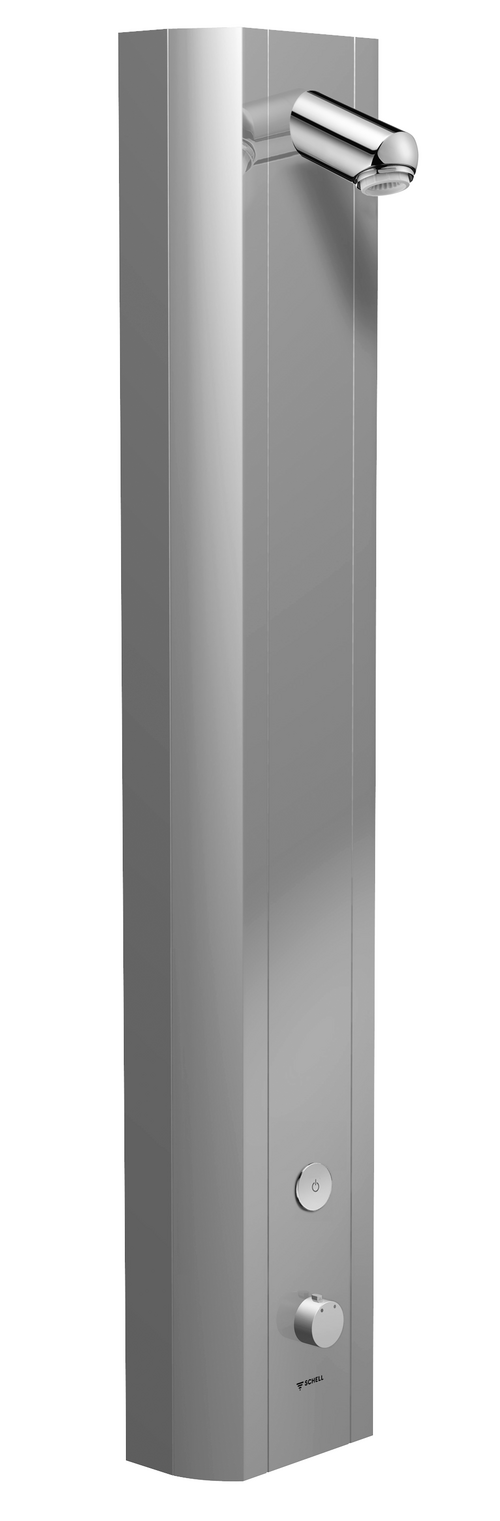

sprchový panel LINUS DP-C-T

SSC SWS

smíchaná voda, termostat ThermoProtect

Ze stabilního lisovaného hliníkového profilu s kvalitním, eloxovaným povrchem. Spouštění přes CVD dotykovou elektroniku s automatickým procesem uzavření. Volitelný bateriový nebo síťový provoz. Vhodné pro propojení s SCHELL systémem vodního hospodaření SWS. Parametrizace pomocí SCHELL Single Control SSC. Uživatelsky příjemná montáž a servis díky výklopnému čelu. Vhodné pro přípojky zezadu nebo pro nástěnné přípojky shora. Magnetický ventil pro termickou dezinfekci s SWS je integrován.

Oznámení Porovnejte Vpřed dál datový list

Najděte místní kontakty

obsah balení

elektronický nástěnný samouzavírací sprchový panel

Ovládací tlačítko pro termostat s objímkou, odblokovatelná/aretovatelná tepelná pojistka 38 °C
Dotyková elektronika CVD, programovatelná, chráněna proti postřiku a působení vodního paprsku IP65
Magnetický ventil 6 V k provádění termické dezinfekce pomocí SWS (v souladu s DVGW list W 551)
ThermoProtect termostat dle EN 1111, ochrana proti opaření při výpadku přívodu studené vody
magnetický ventil 6 V
2 zpětné klapky RV (EN 1717: EB)
2 předfiltry

Sprchová hlavice AEROSOLARM 20° ± 6°, s ochranou proti vandalismu
Příslušenství pro připojení s předuzávěrem(-y)
Upevňovací materiál pro nástěnnou montáž

údaje o dodání

hmotnost: 15,50 kg/kus
jednotka balení: 1

technické údaje

možnost nastavení pomocí SWS SSC

Aktivační síla (lehce/středně/těžce)
Manuální programování (vyp/zap)
Max. doba chodu (1-950 s)
hygienický proplach (vyp/1-1000 s, každých 1-250 hodin po posledním spláchnutí/ každých 1-250 hod)
Doba zablokování aktivace (vyp/1-255 s, prodleva 1-2000 min)

možnost nastavení manuálním programováním

Max. doba chodu (10-360 s v 10 programových stupních, tovární nastavení na 20 s)
hygienický proplach (vyp/20 s, každých 24 h)

průtok: max. 9 l/min závislé na tlaku
průtok: 1,0 - 5,0 bar
Max. klidový tlak: 8 bar
Max. provozní teplota: 70 °C krátkodobě
materiál: Aktivace mosaz; Sprchová hlavice mosaz s atestem pro pitnou vodu; Tělo hliník; Vodní trasa mosaz odolná proti odstraňování pozinku s atestem pro pitnou vodu
povrch: Aktivace chrom; Sprchová hlavice chrom; Tělo kartáčovaný hliník, elox.
rozměry: š 226 mm x v 1200 mm x h 115 mm
Přípojka: 2x DN 15 G 1/2 vnější závit
Zertifikate: Belgaqua
