Artikelnummer: 01 194 00 99

Inbouw-WC drukspoeler COMPACT II

SSC SWS
Geluidsarme inbouwdrukspoeler. Voor de combinatie met alle SCHELL wc-sturingen/-bedieningsplaten. Volgens DIN EN 12541. Afsluitkraan binnenin.
Remember Vergelijk doorverwijzen Gegevensblad
Zoek een contactpersoon ter plaatse
Leveringsomvang Technische gegevens Verwante artikelen BIM/CAD

Leveringsomvang

  • Masterbox
    • Ruwbouwdoos
    • Inbouw-spoelkraan COMPACT II, met afsluitkraan en spoelplug
    • Buisonderbreker (DIN EN 12541)
  • Werfdeksel
  • In hoogte instelbare spoelbuis met bouwstop

Leveringsgegevens

  • Gewicht: 1,63 kg/Stuks
  • Verpakkingseenheid: 1

Technische gegevens

  • Werkdruk: 1,2 - 5,0 bar
  • Max. rustdruk: 8 bar
  • Debiet: 1,0 - 1,3 l/s
  • Werkstof: Behuizing Kunststof; Watertraject Ontzinkingsbestendig messing conform de Duitse drinkwaterverordening
  • Aansluiting: DN 20 G 3/4 M (rechts)
  • Uitgang: Spoelbuis Ø 45 mm
  • Certificaten: PA-IX 18844/I, DIN-DVGW aangevraagd, Belgaqua
  • Geluidsklasse: I, bij 100% debiet
Noodzakelijke gerelateerde items
WC sturing EDITION E Manual
Artikelnr.: 01 028 28 99
of
WC sturing EDITION E
Artikelnr.: 01 027 28 99
of
WC-Bedieningsplaat EDITION
Artikelnr.: 02 802 06 99
of
WC-Bedieningsplaat EDITION
Artikelnr.: 02 802 15 99
of
WC-Bedieningsplaat EDITION
Artikelnr.: 02 803 28 99
of
WC-Bedieningsplaat EDITION Eco
Artikelnr.: 02 804 06 99
of
WC-Bedieningsplaat EDITION Eco
Artikelnr.: 02 804 15 99
of
WC-Bedieningsplaat EDITION Eco
Artikelnr.: 02 805 28 99
of
WC-Bedieningsplaat EDITION Eco 100
Artikelnr.: 02 825 06 99
Aanbevolen gerelateerde artikelen
WC-patroon EDITION Eco (geschikt voor LEED / BREEAM)
Artikelnr.: 29 758 00 99
Montage-instructies
  • Bij elektronische activering stroomvoorziening volgens de wc-sturing voorzien.
  • In combinatie met het SCHELL-watermanagementsysteem SWS evt. een gewone buskabel H(St)H2x2x0,8 (door klant) voor de SWS bus-extender kabel BE-K voorzien.
  • Alleen originele SCHELL-transformators en -aansluitkabels mogen worden geïnstalleerd
  • Noodwendige toevoerleiding DN 25
Downloads

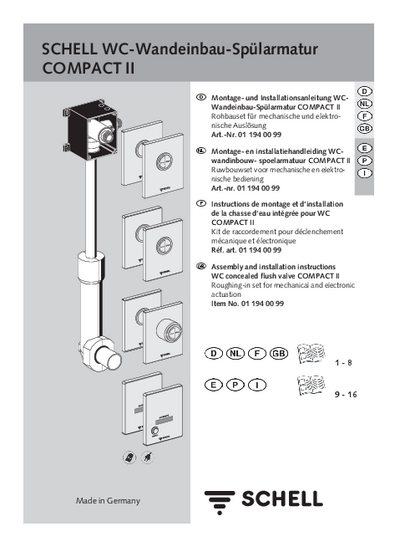

Montagehandleiding

WC-wandinbouw-spoelarmatuur COMPACT II

Brochure

Uw visitekaartje voor openbare sanitaire ruimtes.

Brochure

WC- en urinoir-spoelsystemen.
