Dreifeld spor salonu, Berlin-Neukölln

Schell su yönetim sistemi, Berlin spor salonunda amacına uygun işletimi simüle ediyor

Neukölln'deki Berlin bölge ofisi, Berlin'deki üç kortlu bir spor salonundaki içme suyu sisteminin yenilenmesinin ancak büyük bir zaman ve para ile mümkün olabileceği gerçeğini kabul etmek istemedi. Alternatif arayışında ortaya çıkan şudur: Schell'in SWS su yönetim sistemi sayesinde başka bir yol daha var.

Obje verileri

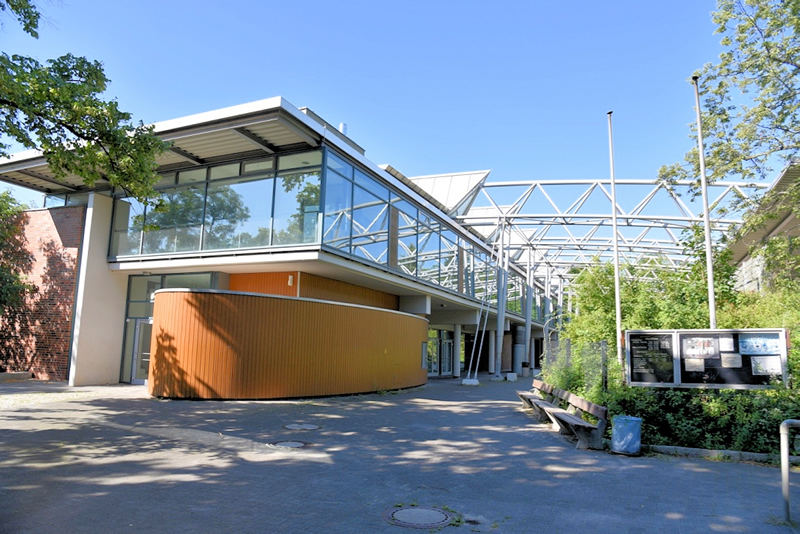

Werner-Seelenbinder-Sportpark Berlin-Neukölln'deki üç alanlı spor salonu

Yapım yılı/Açılış: 1999

Üçlü çok amaçlı salon: 28 x 45 m, 500 koltuk, uzayabilir tribün, boks sahası, 3 futbol sahası, buz pateni pisti, dans turnuvaları için müzik sistemi

SCHELL ürünleri: Su yönetim sistemi SWS, SMART.SWS, sıva üstü duş armatürü VITUS VD-C-T, elektronik lavabo armatürü VITUS E, elektronik lavabo armatürü CELIS E, COMPACT II, WC kumandası EDITION E, pisuvar kumandası EDITION E, kızılötesi sıva üstü pisuvar basmalı sifon SCHELLTRONIC, düşük aerosol duş başlığı, numune alma adaptörü, numune alma ara musluğu

Berlin-Neukölln bölge ofisine göre, içme suyunda kontaminasyon riski vardı: Araştırmalarda defalarca sınırda bulgular gözlemlendi. Bunun nedeni yetersiz su değişimiydi. Sıhhi alanlarda değişen kullanım alışkanlıklarının sonuçları ve boruların aşırı boyutlandırılması, içme suyu tesisatının artık planlandığı gibi, yani tam yükte işletilmemesi anlamına geliyordu. Bu nedenle hijyen standartları artık yerine getirilemiyordu.

Yenileme konseptinin dikkate alınması

Bu nedenle inşaatçılar ve planlamacılar, mümkün olan en az miktarda yenileme çalışmasıyla uzun vadede içme suyu kalitesini koruma ve aynı zamanda işletmeyi ekonomik olarak optimize etme zorluğuyla karşı karşıya kaldılar. Maliyet açısından yüksek komple yenileme söz konusu olamazdı. Tam yenilemeye olası bir alternatif arayışında, Schell en uygun çözümü sunmayı başardı.

Schell uzmanları pahalı olacak olan boruları değiştirmek yerine telsiz tabanlı SWS su yönetim sistemini kullanmayı önerdiler. Sadece bu şekilde aksi halde sağlam tesisat korunurken en az 20 yıllık planlamanın yüksek eş zamanlılığı ayarlanabilir ve her alım noktasındaki su kalitesi korunabilir. Schell SWS su yönetim sistemi, pille çalışan elektronik sıhhi tesisat armatürleri ile piyasadaki telsiz ağı da kurabilen tek su yönetim sistemidir. Avantaj: Fayansların altında herhangi bir akım veya veri kablosu gerekmez, bu nedenle mevcut binalara kurulum da kolaydır. Su yönetim sisteminin merkezi kontrolünü kullanarak, neredeyse tüm elektronik Schell armatürleri buna göre programlanabilir, işletilebilir, denetlenebilir ve bakımı yapılabilir. Ayrıca işletim verileri, durgunluk deşarjları ve sistem ve çıkış sıcaklıkları işletmeciye kanıt olarak kaydedilir.

Devam eden oyun işletiminde modernizasyon

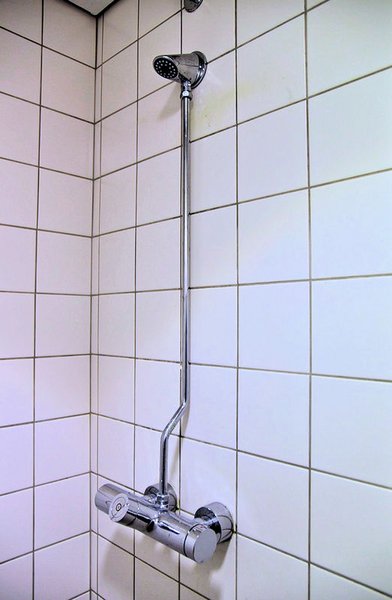

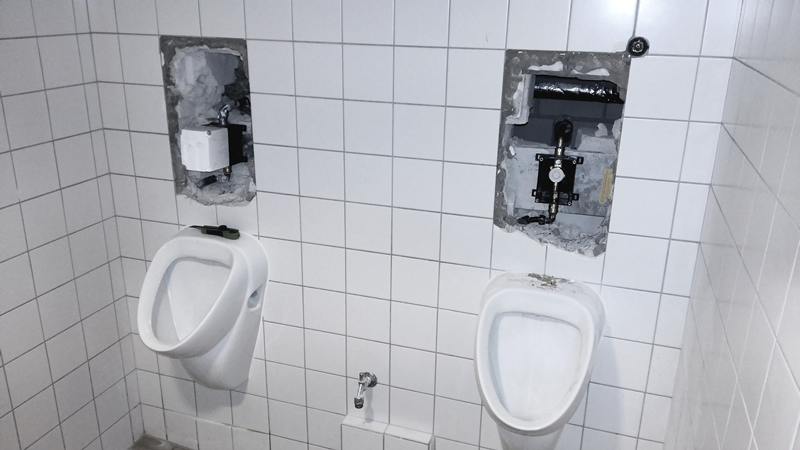

Üç alanlı spor salonunun her katında çeşitli sıhhi tesisler bulunmaktadır. Modernizasyon sırasında spor salonundaki canlı oyun etkinliğinin sürdürülebilmesi için bireysel sıhhi alanlar sırasıyla yenilendi. Zamansız, işlevsel bir tasarımda toplam 76 Schell armatür kullanıldı: CVD dokunmatik elektroniğine, termostata ve haşlanma korumasına sahip duş armatürleri “VITUS VD-C-T“, duvarda asılı lavabo armatürleri “VITUS VW-E-T” ve sensörlü lavabo armatürleri “CELIS E", temassız WC kumandalı “EDITION E”, pisuvar kumandası “EDITION E” ve temassız pisuvar ön duvar basmalı sifonu “SCHELLTRONIC”e sahip sıva altı WC yıkama sistemleri “COMPACT II”. Buna ek olarak, 37 duşa düşük aerosollü Schell tepe duşları ve 13 duşa ek bir numune alma valfi takıldı. 17 lavabonun altısına ayrıca numune alma ara musluğu takıldı.

İçme suyu tesisatlarının akıllı yönetimi

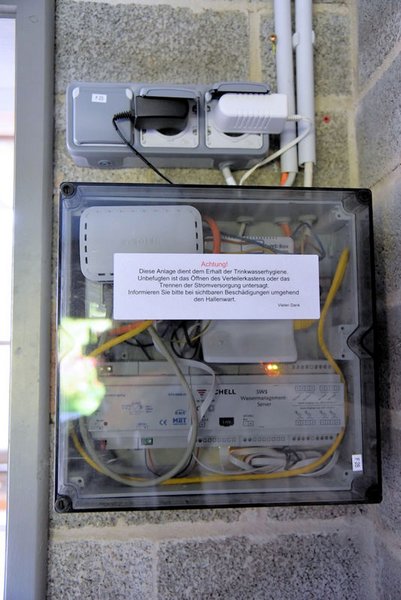

Schell'in SWS su yönetim sistemi dört önemli yapo grubundan oluşuyor: İletişim modülleri olarak (2) ilgili telsiz veya kablo veriyolu genişleticiler, iletişim merkezi olarak (3) sunucu ve (4) opsiyonel sıcaklık sensörleri ile (1) iletişim özellikle armatürler. Su yönetim sisteminin bina otomasyonuna isteğe bağlı entegrasyonuna yönelik BacNet’ten KNX’e kadar tüm geçerli protokoller için SWS ağ geçidi çeşitleri de mevcuttur.

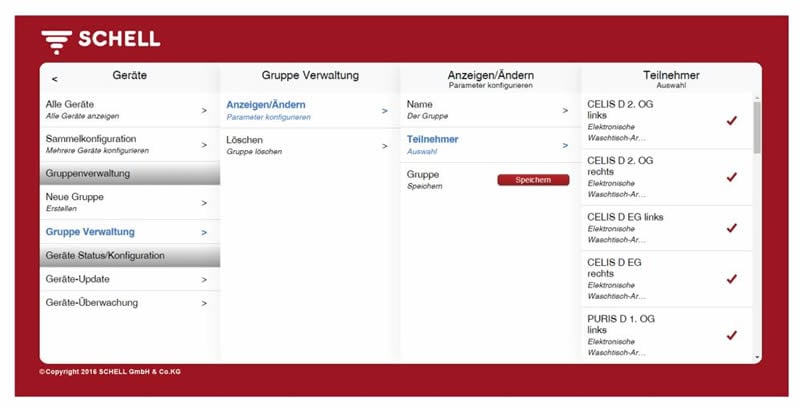

Dizüstü bilgisayarda sunuculara WLAN bağlantısı kurulduktan sonra, sunuculara önceden yüklenmiş olan yazılım kullanılarak tüm donanımlara adlar verilebilir ve temizleme modu ve süresi gibi hijyenik temizleme parametreleri serbestçe yapılandırılabilir. Dizüstü bilgisayarda sunuculara WLAN bağlantısı kurulduktan sonra, sorumlular ayrıca Schell SWS su yönetim sisteminde önemli ve bu özellik için temel bir işlevi de kullandılar: Hijyen yıkamalar farklı zamanlarda ve bölümler halinde yapılabilecek şekilde bir dizüstü bilgisayardaki yazılım kullanılarak daha küçük armatür alt grupları oluşturuldu. Bu şekilde, büyük boyutlu hatlarda türbülanslı bir akış meydana getirilebilir. Tüm hat şebekesindeki yüksek akış hızı, armatürler takıldıktan sonra borular yıkanırken tamamen temizlenmemiş eski tortuları harekete geçirdi. Bu tür tortular, oluşumu gelecekte önlenecek olan lejyonella büyümesini teşvik eder.

Sonuç

Örnek nesne "Werner-Seelenbinder-Sportpark Berlin-Neukölln'deki üç alanlı spor salonu", yönetmelikler uyarınca amacına uygun işletimin, önemli yapısal önlemlere gerek kalmadan sorunlu bina stoklarında bile simüle edilebileceğini kanıtlıyor. Eski borular hala kullanılabilir. Proje, teknik olarak olgun işlevselliğin yalnızca pratik bir ek fayda sağlamakla kalmayıp ekonomik olduğunu, aynı zamanda öncelikle hijyen açısından da mantıklı olduğunu gösteriyor.
