Moderne Technik und intelligentes Wassermanagement für Vereinsgebäude

Hochmodern, energieeffizient und auf dem aktuellen Stand der Technik – das neue Vereinsgebäude des FV Brühl e.V. bildet den krönenden Abschluss des Bau-Großprojekts Sportpark Süd. Produkte von SCHELL sorgen für einen effizienten und wassersparenden Betrieb und unterstützen die Betreiber beim Erhalt der Trinkwasser- und Nutzerhygiene.

Objektdaten

Objektart: Vereinsgebäude mit Gaststätte

Anforderung: Neubau

Fertigstellung: Ende 2022

Ort: Brühl

Architekt: Träger Architekten GmbH, Ingenieurbüro Gaberdiel GmbH

Größe: Vereinsheim mit Umkleiden, Besprechungs- und Schulungsräumen, Sport-/Gymnastikhalle, Technikzentrale und Restaurant

SCHELL Produkte: SCHELL Wassermanagement-System SWS (SCHELL SWS Server, SWS Bus-Netzteil, SWS Bus-Extender Kabel BE-K), elektronische Waschtisch-Armatur PURIS E HD-M, Aufputz-Waschtisch-Armatur VITUS VW-Auf/Zu-T, Selbstschluss-Waschtisch-Armatur PURIS SC HD-M, Duschpaneel LINUS DP-C-T, Ablageschale Duschpaneel LINUS, Anschlussblende Duschpaneel LINUS, Geräteschrägsitzventil COMFORT, Kombi-Eckventil COMFORT, Waschtischablaufventil OPEN, Probenahme-Eckventil, Probenahmeventil PROBFIX

Herausforderung

Mit dem Neubau eines modernen neuen Vereinsgebäudes mit integrierter Gaststätte wollte der Vereinsvorstand des aufstrebenden FV Brühl e.V. dem Verein eine zeitgemäße Location für alle Vereinstätigkeiten bieten. Das neue Clubhaus im Sportpark Süd sollte gebäudetechnisch auf dem neuesten Stand sein und zugleich einen energieeffizienten und wirtschaftlichen Betrieb ermöglichen. Als zentraler Bestandteil der Gebäudetechnik sollte auch die Sanitärtechnik den gestiegenen Anforderungen der Betreiber gerecht werden. Aufgrund der hohen Frequentierung und der häufig wechselnden Nutzerschaft galt es, den Erhalt der Trinkwasser- und Nutzerhygiene in den Umkleide- und Duschbereichen des Vereinshauses in besonderem Maße zu unterstützen. Die installierten Sanitärlösungen sollten zudem robust sein, der alltäglichen Nutzung standhalten und sich flexibel erweitern lassen.

Lösung

Überzeugt von der hochwertigen Qualität „Made in Germany“ und der kompetenten Beratung, entschieden sich die Betreiber des neuen Clubhauses im Sportpark Süd für Sanitärprodukte von SCHELL. Das SCHELL Wassermanagement-System SWS bietet, vernetzt mit den Duschpaneelen LINUS DP-C-T und den elektronischen Waschtisch-Armaturen PURIS E, optimale Unterstützung beim Erhalt der Trinkwasserhygiene. Dank flexibel programmierbarer, automatisierter Stagnationsspülungen wird das Wasser in den Rohrleitungen stets vollständig ausgetauscht und so der Vermehrung gesundheitsschädlicher Bakterien zuverlässig vorgebeugt. Die installierten SCHELL Produkte unterstützen dank intelligenter Funktionen zudem einen sparsamen Wasser- und Energieverbrauch und leisten auf diese Weise einen Beitrag zu einem energieeffizienten und wirtschaftlichen Betrieb des neuen Vereinsgebäudes. Dank der hochwertiger Materialqualität sind sie sehr robust und werden auch bei hoher Nutzerfrequentierung Sportlern und Betreibern noch lange Freude bereiten.

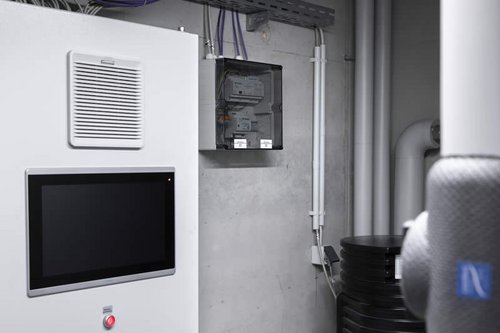

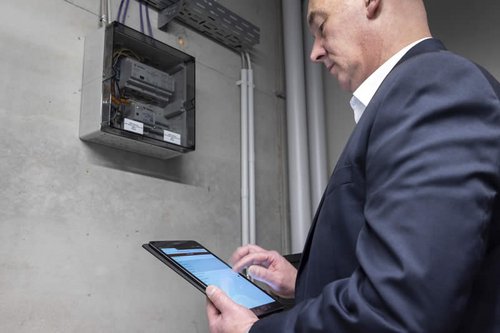

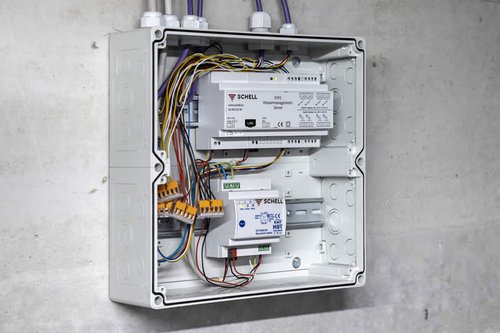

Das SCHELL Wassermanagement-System SWS unterstützt die Vereinsgebäudebetreiber bei einem smarten, hygienischen und effizienten Gebäudemanagement. Als zentrale Schaltzentrale dient der SWS Server. Via SWS werden alle elektronischen Waschtisch-Armaturen PURIS E sowie alle Duschpaneele LINUS DP-C-T vernetzt. Dies ermöglicht die Auslösung regelmäßiger, automatisierter Stagnationsspülungen. So wird stets eine vollständiger Wasseraustausch in den Rohrleitungen umgesetzt. Darüber hinaus unterstützt SCHELL SWS die Betreiber in ihrer Nachweispflicht zum Erhalt der Trinkwasserhygiene, da Betriebsdaten zuverlässig und lückenlos dokumentiert werden.

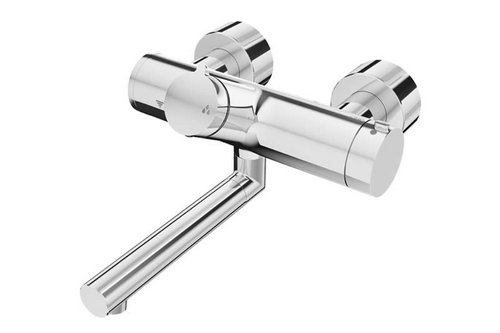

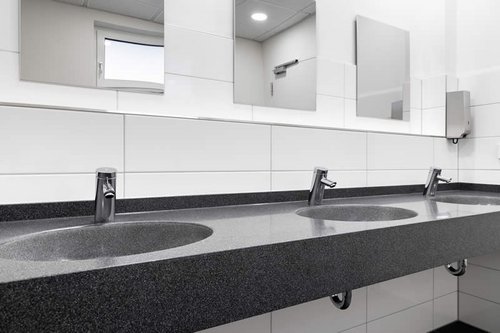

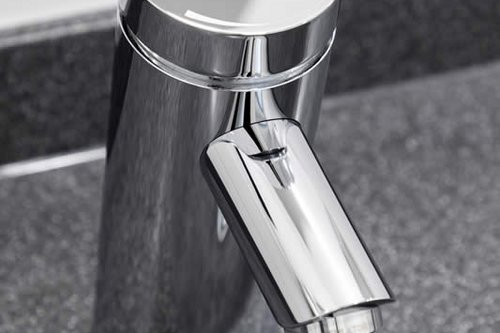

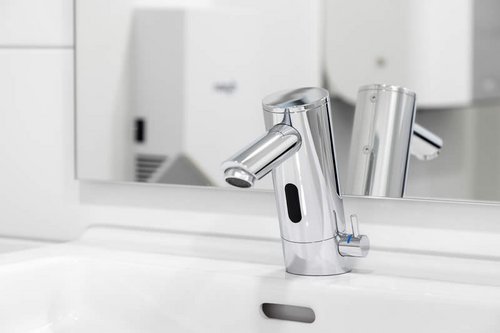

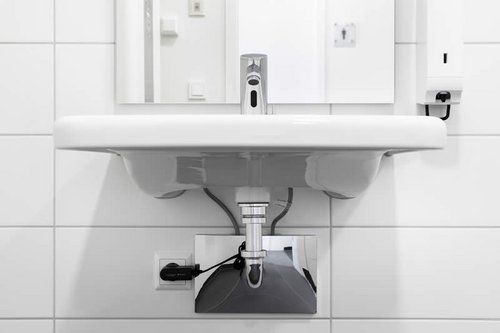

In den Waschräumen des neuen Vereinsgebäudes wurden sieben elektronische Waschtisch-Armaturen PURIS E HD-M installiert und mit SCHELL SWS vernetzt. Die intelligenten Armaturen liefern per berührungsloser Infrarot-Sensor-Steuerung bereits vorgemischtes Wasser. Durch die kontaktlose Auslösung ist die Bedienung besonders hygienisch und das Risiko von Krankheitsübertragungen durch Schmierinfektionen wird effektiv gemindert. Darüber hinaus unterstützt PURIS E einen sparsamen Wasser- und Energieverbrauch: Das Wasser fließt nur dann, wenn es wirklich benötigt wird und stoppt automatisch, sobald sich die Hände außerhalb des Sensorbereichs befinden. Zusätzlich wurden wassersparende Selbstschluss-Waschtisch-Armaturen PURIS SC HD-M sowie Aufputz-Waschtisch-Armaturen VITUS mit manueller Auf/Zu-Betätigung installiert.

Alle elektronischen Armaturen wurden mit SCHELL SWS vernetzt und bieten so die Möglichkeit zu automatisierten Stagnationsspülungen. Der Erhalt der Trinkwasserhygiene wird damit auch während eines Gebäudestillstands oder unregelmäßiger Nutzung bestmöglich unterstützt.

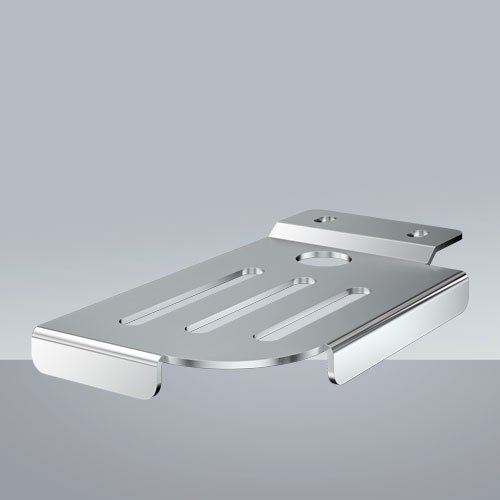

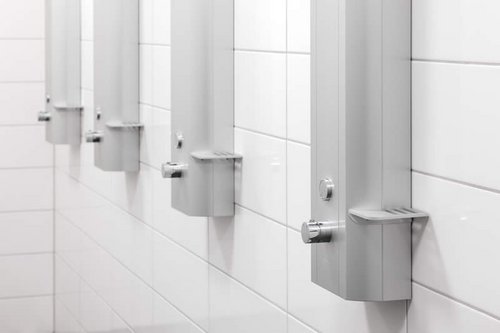

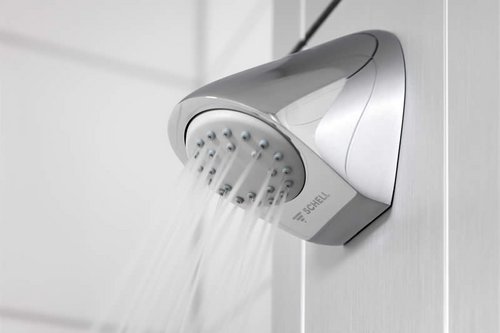

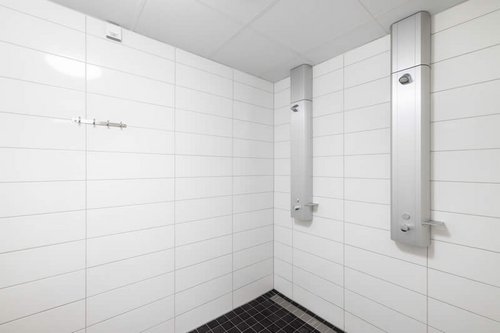

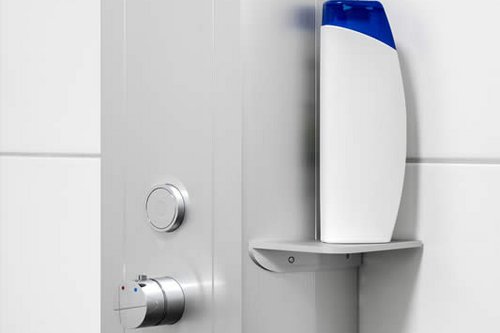

In den Duschbereichen kamen 32 Duschpaneele LINUS Inox DP-C-T mit dazugehörigen Anschlussblenden zum Einsatz. Gefertigt aus stabilem Alu-Strangpressprofil mit hochwertiger, eloxierter Oberfläche, eignen sich die Duschpaneele ideal zum Einsatz im hochfrequentierten Clubhaus des Sportvereins. Der Wasserfluss wird hygienisch und komfortabel per CVD-Touch-Elektronik ausgelöst und schließt nach voreingestellter Zeit automatisch. Durch ein zweites Berühren der Auslösung kann der Wassersfluss auch vorzeitig gestoppt werden. Der Betrieb ist somit besonders wassersparend und effizient. Das eingebaute ThermoProtect-Thermostat schützt auch hier zuverlässig vor Verbrühungen und gewährleistet so eine bequeme und komfortable Nutzung. Die passenden Ablageschalen Duschpaneel LINUS Inox bieten während des Duschens praktische Abstellmöglichkeiten für Shampoo und andere Utensilien.

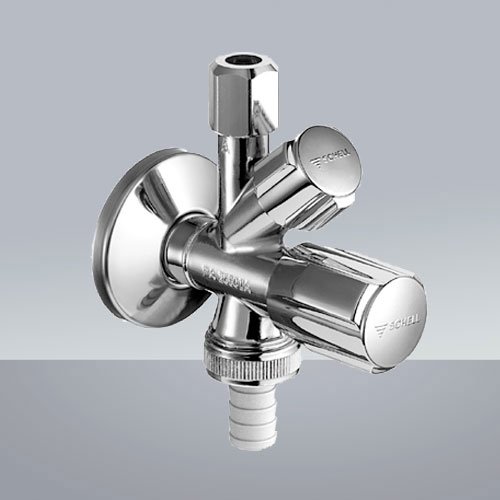

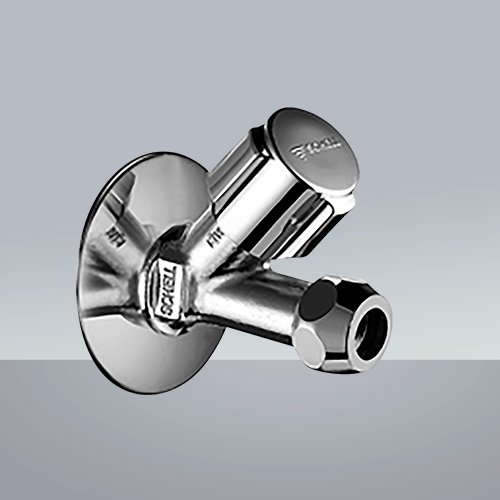

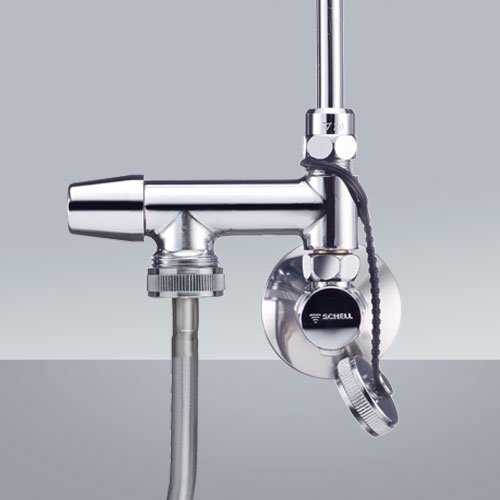

Auch bei der Wahl der Ventile setzten die Betreiber auf den Weltmarktführer im Segment Eckventile und statteten die Sanitärbereiche des neuen Clubhauses mit 10 Geräteschrägsitzventilen COMFORT, 4 Kombi-Eckventilen COMFORT sowie 8 Probenahme-Eckventilen und 2 Probenahmeventilen PROBFIX von SCHELL aus. Die Probenahme-Eckventile und Probenahmeventile PROBFIX erfüllen alle Anforderungen einer systemischen Untersuchung innerhalb von Sanitärräumen. Zur Entnahme von Trinkwasserproben nach DIN ISO 19458 über das Entnahmerohr muss das Ventil lediglich unter der Abdeckkappe betätigt werden. So können die Betreiber ihrer Pflicht zur regelmäßigen mikrobiologischen Untersuchung auf Legionellen nach der geltenden Trinkwasserverordnung unkompliziert nachkommen.

Schon lange wünschten sich die Mitglieder des aufstrebenden Fußball- und Leichtathletikvereins FV Brühl e.V. ein größeres und modernes Clubgebäude. Die alte Vereinsanlage war zu klein geworden, doch aufgrund der Lage mitten in einem Wohngebiet bot sich keine Erweiterungsmöglichkeit. Mit dem Neubau des Clubhauses im Sportpark Süd erfüllten sich die Vereinsmitglieder schließlich ihren Traum von einer hochmodernen Vereinsstätte, die ausreichend Platz für alle Sport- und Vereinstätigkeiten bietet.

Unmittelbar gelegen zwischen Fußballstadion und Kleinspielfeld, bildet das Vereinsgebäude das neue Herzstück des Sportparks Süd. Die Fassade wurde in den traditionellen Vereinsfarben Weiß und Blau gestaltet, dazu passend wurde auch die Laufbahn im Stadion blau eingefärbt. In der spanischen Gaststätte „El Cid II“ im Clubhaus können nicht nur die Sportler und Vereinsmitglieder nun in modernem und einladendem Ambiente zusammenkommen und nach einem erfolgreichen Spiel leckere Speisen und Getränke genießen – der Ableger des regional bekannten „El Cid“ steht auch externen Gästen zur Verfügung.
