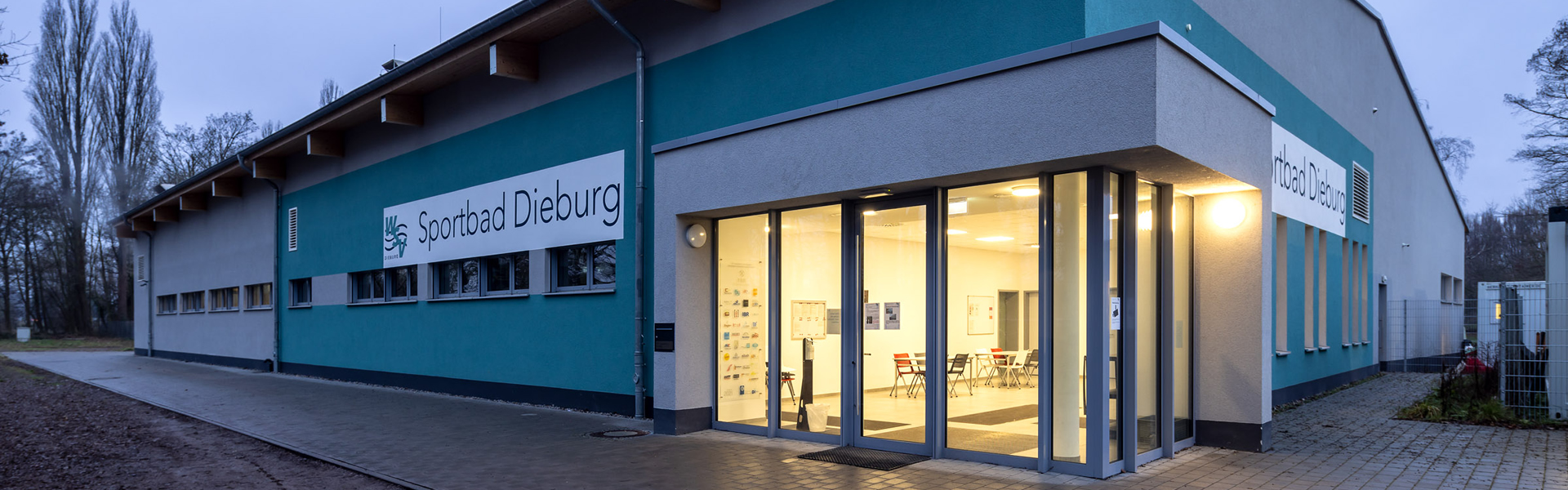

Außenansicht der Schwimmhalle des Wassersportvereins Dieburg e.V.

Sportbad Dieburg

SCHELL Lösungen für digitales Wassermanagement und automatisierte Stagnationsspülungen an allen relevanten Entnahmestellen

Bei der sanitären Ausstattung des Neubaus entschieden sich die Betreiber des Sportbads in Dieburg für Produkte von SCHELL. Ihr Anliegen: Der Vermehrung von Legionellen effektiv vorzubeugen und den Besuchern des Sportbads eine hygienische Nutzung zu ermöglichen.

Objektdaten

Objektart: Sportbad

Anforderung: Neubau

Fertigstellung: August 2021

Ort: Dieburg

Land: Deutschland

Architekt: Michael Riegelbeck, SAM Hochbau Planungs GmbH

SCHELL Produkte: SWS Server, Elektronische Waschtisch-Armatur XERIS E-T, Elektronische Küchenarmatur Grandis E, Unterputz-Dusche LINUS D-C-T, Duschkopf COMFORT Flex, WC-Betätigungsplatte MONTUS KONKAV, Urinalsteuerung EDITION E, Waschtisch-Modul MONTUS, WC-Modul MONTUS Flow, Urinal-Modul MONTUS, Wandhalterungs-Set MONTUS, Kombi-Eckventil COMFORT

Herausforderung

Aufgrund unterschiedlicher Frequentierung und wechselnder Personengruppen galt es bei der sanitären Ausstattung des Sportbads auf Lösungen zu setzen, die den Erhalt der Trinkwassergüte sowie die Nutzer- und Trinkwasserhygiene bestmöglich unterstützen – und das ohne zusätzlichen Personaleinsatz und hohe Personalkosten. Zudem spielten Robustheit, Energieeffizienz sowie Bedienkomfort der eingesetzten Produkte eine zentrale Rolle. Neben diesen entscheidenden Aspekten suchten die Betreiber des Sportbads nach einer Möglichkeit, ihrer Pflicht zum Nachweis der Trinkwasserhygiene zuverlässig nachkommen zu können.

Lösung

Mithilfe individuell programmierter, automatisch durchgeführter Stagnationsspülungen, die im SCHELL Wassermanagement-System SWS eingestellt werden, können die Betreiber des Sportbades dafür sorgen, dass stets ein vollständiger Wasseraustausch in den Rohrleitungen erfolgt. Die Stagnationsspülungen finden an allen Entnahmestellen des Gebäudes statt. So wird der Vermehrung gesundheitsschädlicher Bakterien wie Legionellen vorgebeugt und der Erhalt der Trinkwassergüte bestmöglich unterstützt. Dank lückenloser digitaler Dokumentation aller relevanten Daten können die Betreiber ihrer Nachweispflicht zur Einhaltung der Trinkwasserverordnung zuverlässig nachkommen. Robuste berührungslose Waschtisch-Armaturen und berührungsarme Duschen ermöglichen eine komfortable Bedienung. Weil bei Waschtisch-Armaturen mit Infrarot-Sensor das Wasser außerdem immer nur dann läuft, wenn es wirklich benötigt wird oder nach voreingestellter Zeit stoppt, kann der Wasserverbrauch bei jeder Nutzung effektiv reduziert werden. Gleichzeitig tragen berührungslose Waschtisch-Armaturen und berührungsarme Duscharmaturen zur Nutzerhygiene bei. Sie minimieren das Risiko von Krankheitsübertragungen, da die Armaturenoberflächen nicht bzw. nach Nutzung zum Abschalten nicht mehr berührt werden müssen.

Ganzheitlich und effizient: Stagnationsspülungen an allen Entnahmestellen mit SWS

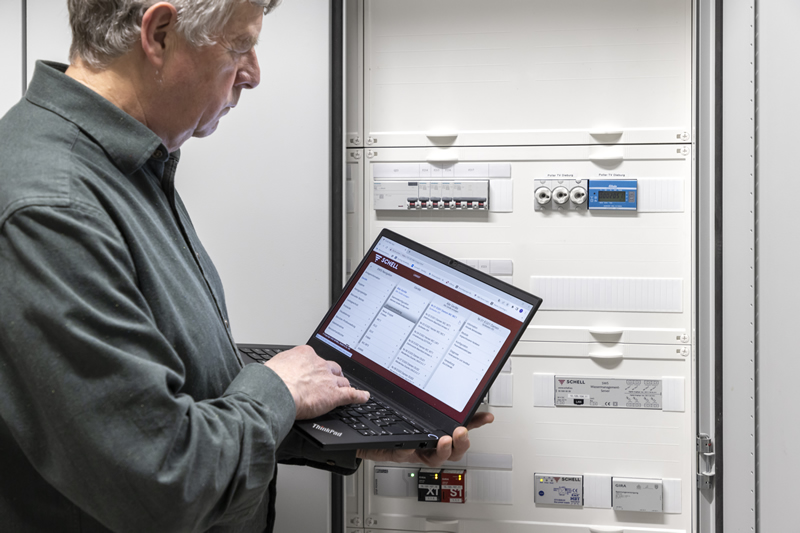

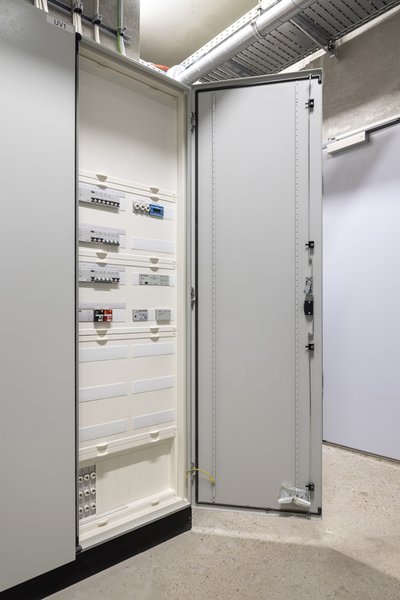

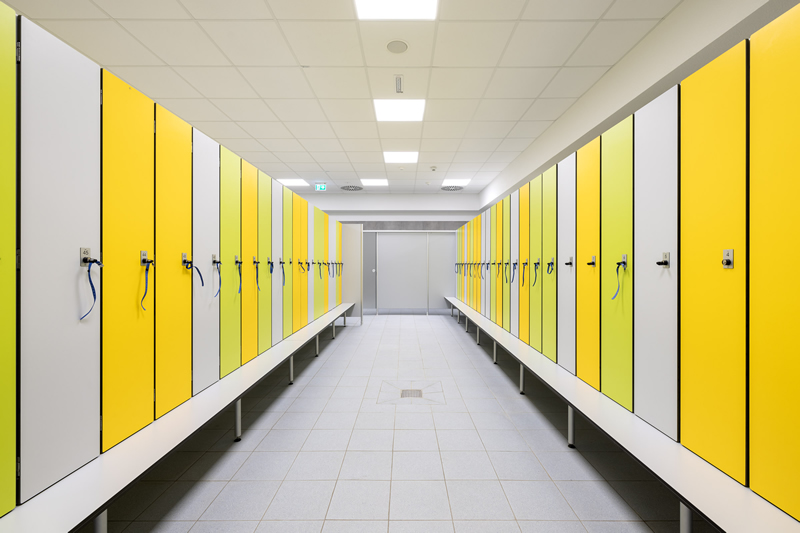

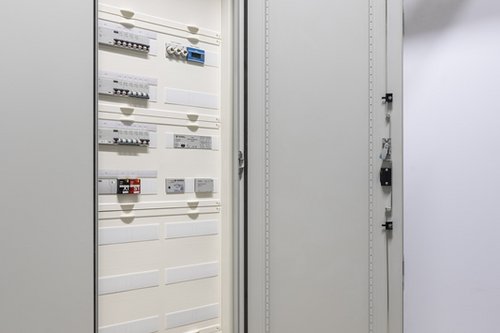

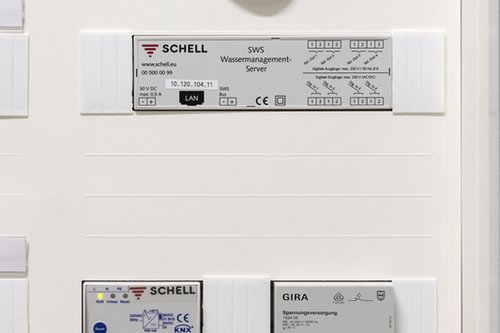

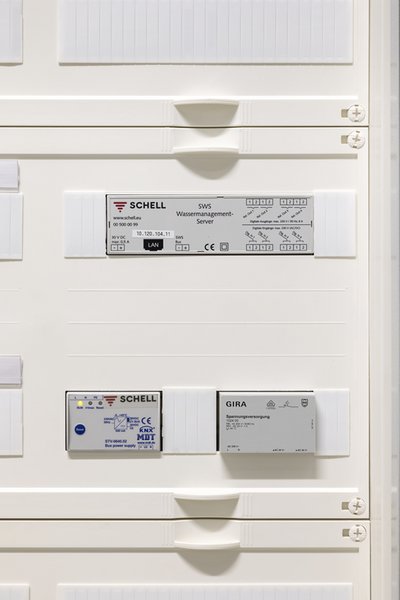

Hochwertige Produktqualität und ganzheitlicher Service aus einer Hand: Neben der Teeküche wurden sämtliche Sanitärräume des Sportbads Dieburg – die Umkleide- und Duschbereiche der Herren und Damen sowie zwei WCs im Foyer – mit SCHELL Produkten ausgestattet. Das Herzstück der Sanitärtechnik bildet das SCHELL Wassermanagement-System SWS: Automatische, individuell programmierte Stagnationsspülungen ermöglichen selbst bei Stillstand des Betriebs, wie z.B. während der Sommerferien, einen vollständigen Wasseraustausch in den Rohrleitungen. Ausgelöst werden die Stagnationsspülungen via SWS. Individuelle Spülzeiten können mit SCHELL SWS flexibel festgelegt und an den Tagesbetrieb der Schwimmhalle angepasst werden.

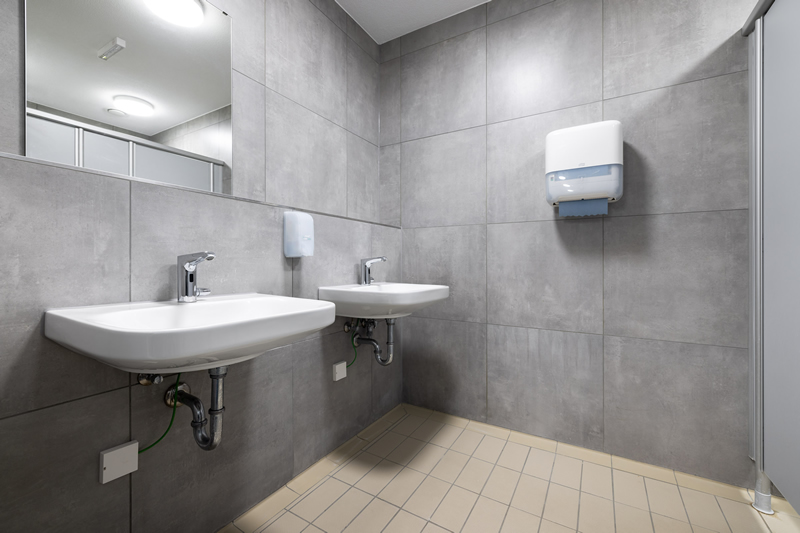

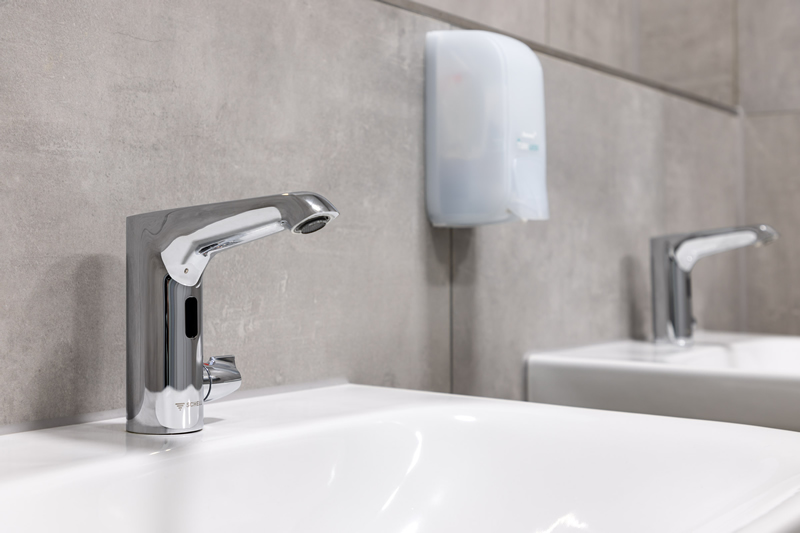

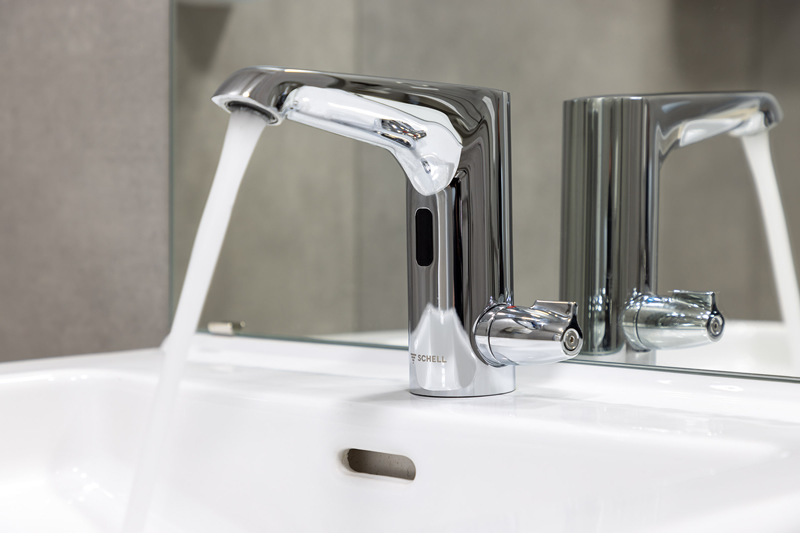

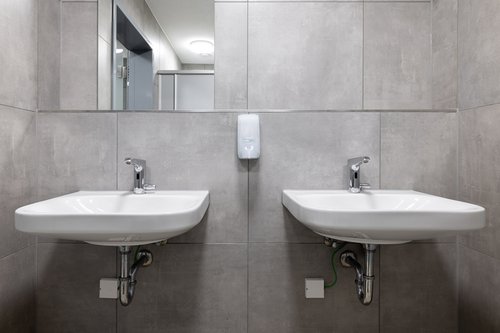

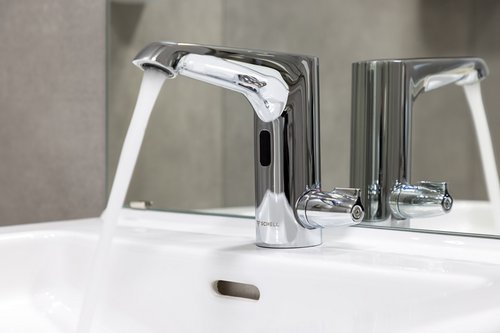

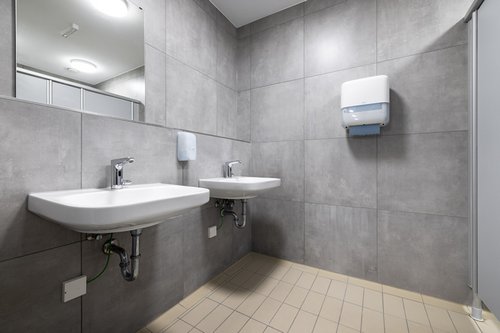

Insgesamt kamen 11 Waschtisch-Module MONTUS sowie 11 elektronische Waschtisch-Armaturen XERIS E-T zum Einsatz. Die mit mehreren Design- und Innovationspreisen ausgezeichnete Armatur überzeugt durch erstklassiges Design, Robustheit und hohen Bedienkomfort. Ihre intelligente Infrarot-Sensortechnik ermöglicht darüber hinaus eine berührungslose, hygienische Wasserentnahme und schützt Nutzer somit vor potenziellen Krankheitsübertragungen durch Schmierinfektion. Zugleich ist XERIS E-T dank Infrarot-Sensortechnik ressourcenschonend und wirtschaftlich, da der Wasserfluss nur dann ausgelöst wird, wenn tatsächlich Wasser benötigt wird, und automatisch stoppt, sobald sich die Hände nicht mehr in Reichweite des Sensors befinden. 22 dazugehörige Eckventile mit Regulierfunktion COMFORT mit Filter schützen die elektronisch gesteuerten Armaturen zuverlässig vor winzigen Schmutzpartikeln aus dem Trinkwasser. Zusätzlich überzeugt XERIS E-T mit einem integrierten, thermostatischen Verbrühungsschutz. Dieser greift auch bei Druckschwankungen im System oder bei Ausfall der Kaltwasserleitung und bietet somit Schutz für Nutzer.

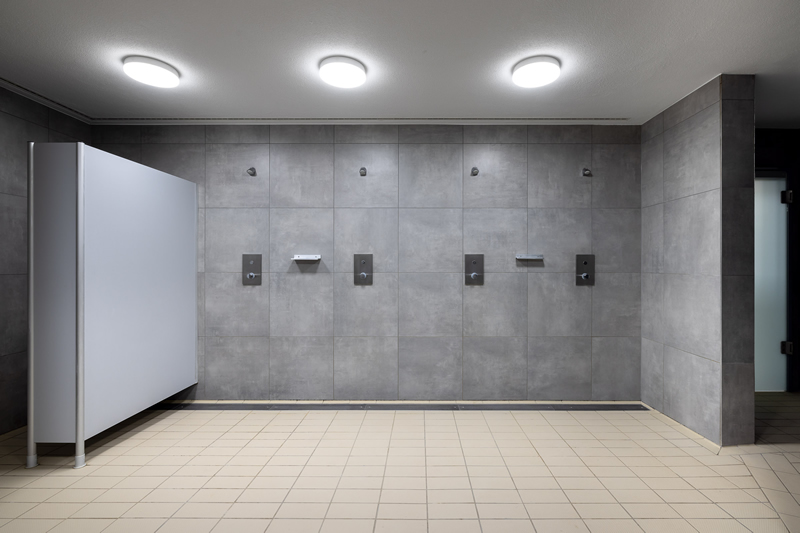

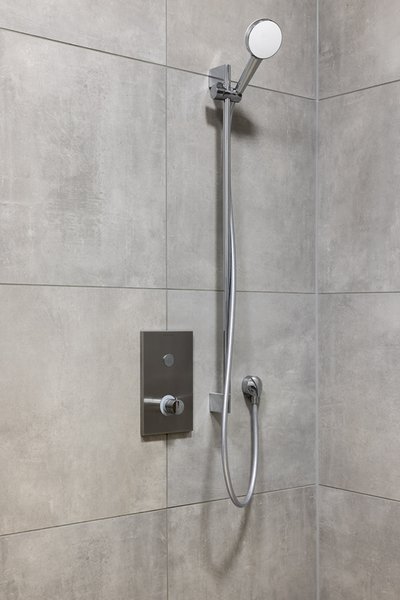

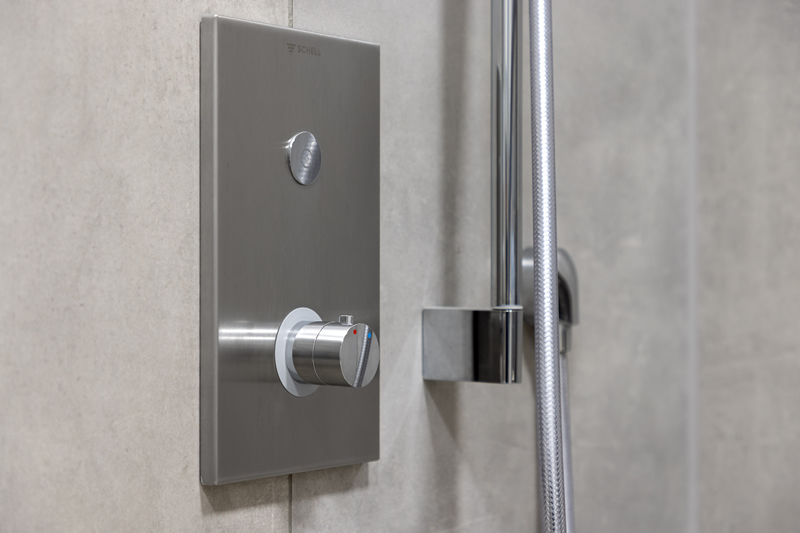

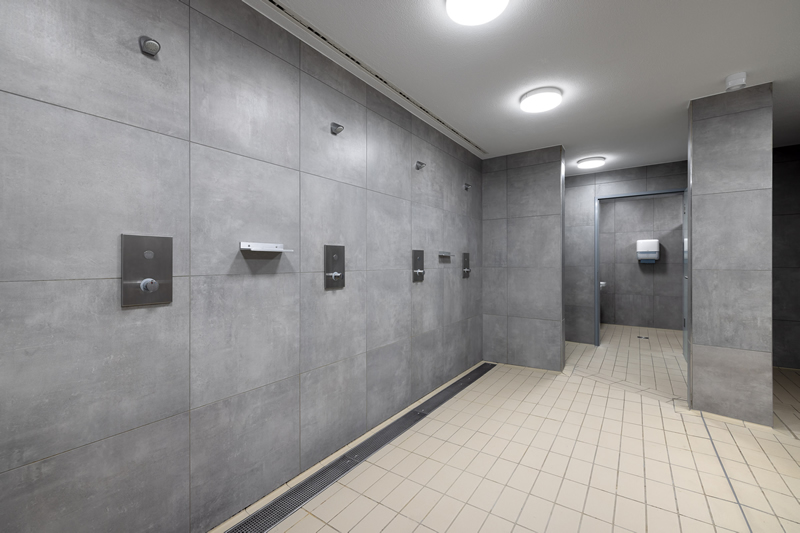

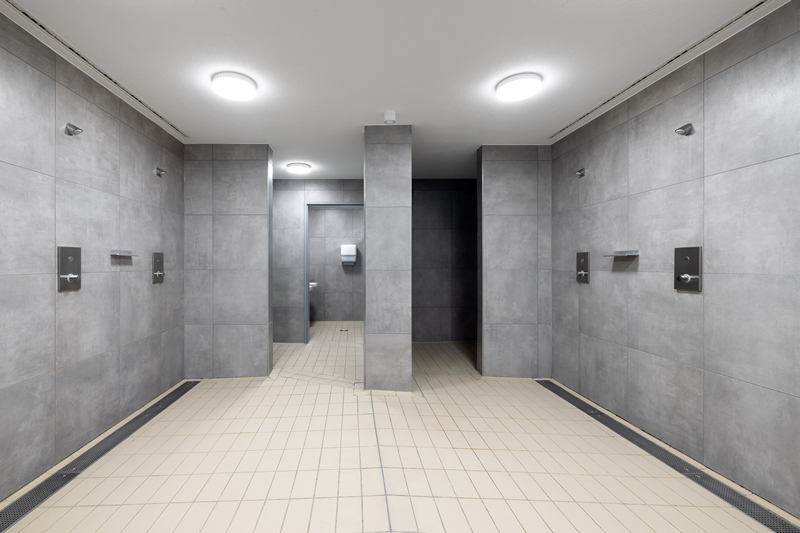

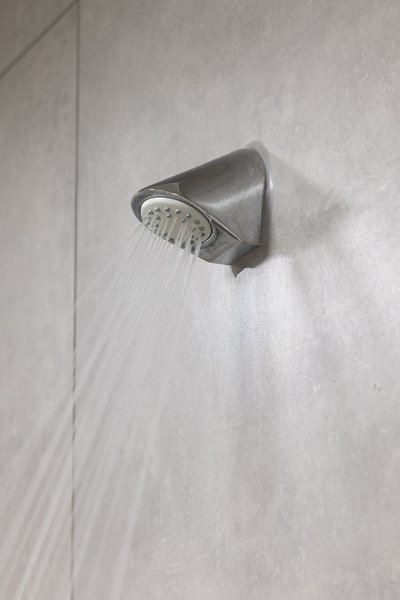

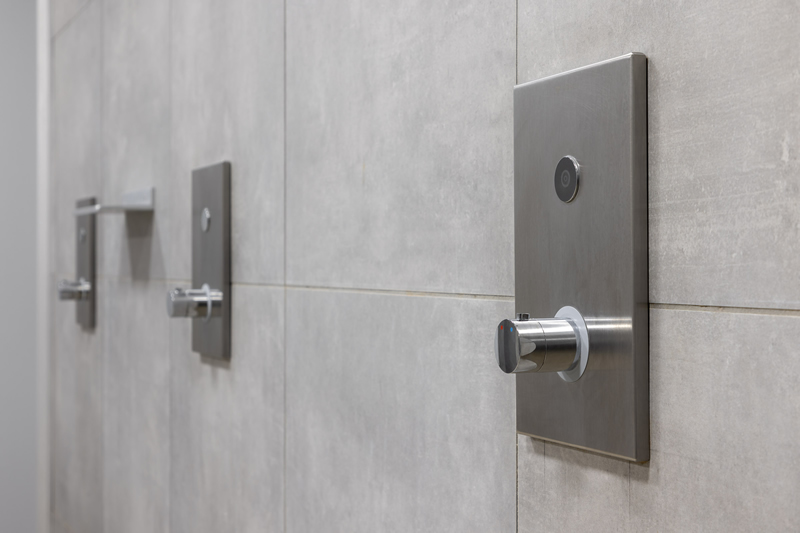

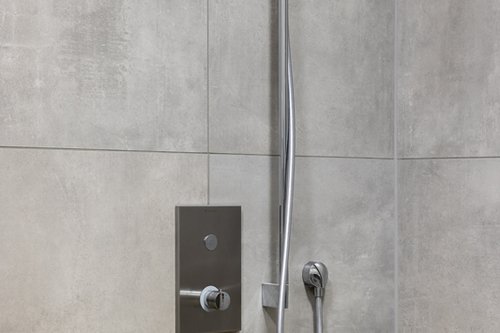

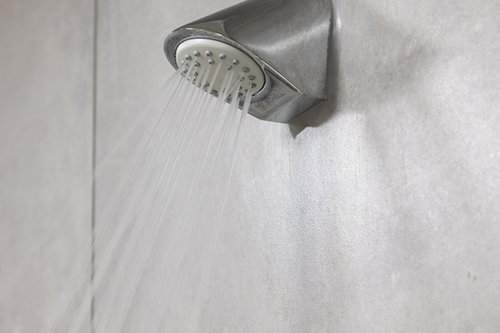

Die Duschen im Bereich der Damen- und Herrenumkleiden wurden mit insgesamt 29 Unterputz-Duschen LINUS D-C-T ausgestattet, die sich komfortabel per CVD-Touch-Elektronik auslösen lassen und den Wasserfluss nach voreingestellter Zeit automatisch stoppen. Das innovative ThermoProtect-Thermostat bietet zuverlässigen Verbrühungsschutz während des Duschens. Für maximalen Duschkomfort sorgen darüber hinaus die Duschköpfe COMFORT Flex mit Softstrahl und Antikalknoppen. Dank ihres minimalistischen, vandalengeschützten Designs sind sie zudem besonders robust und langlebig.

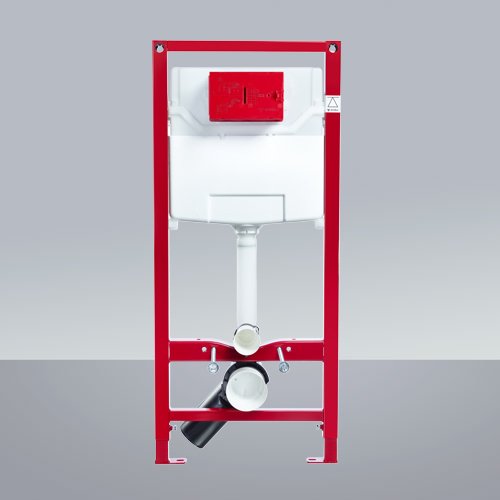

Vielseitig und hochqualitativ: Das netzbetriebene WC-Modul MONTUS Flow

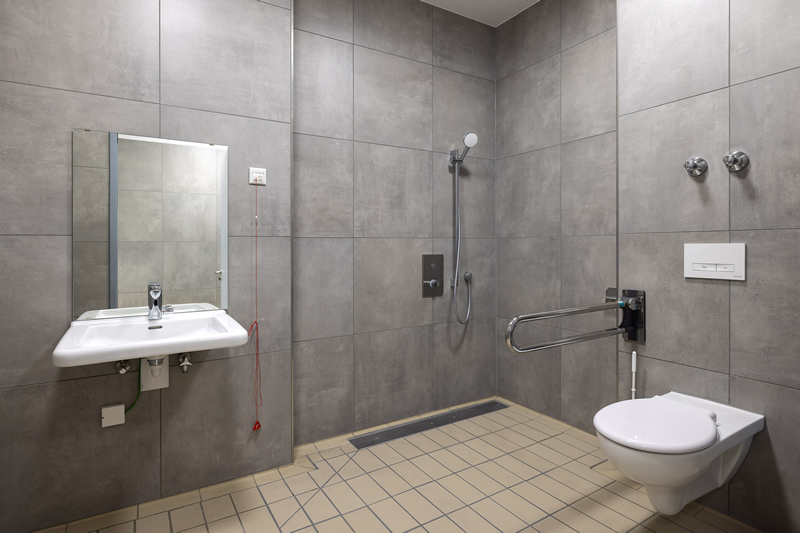

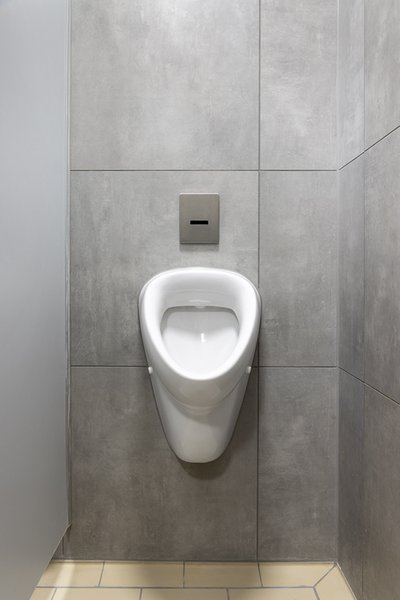

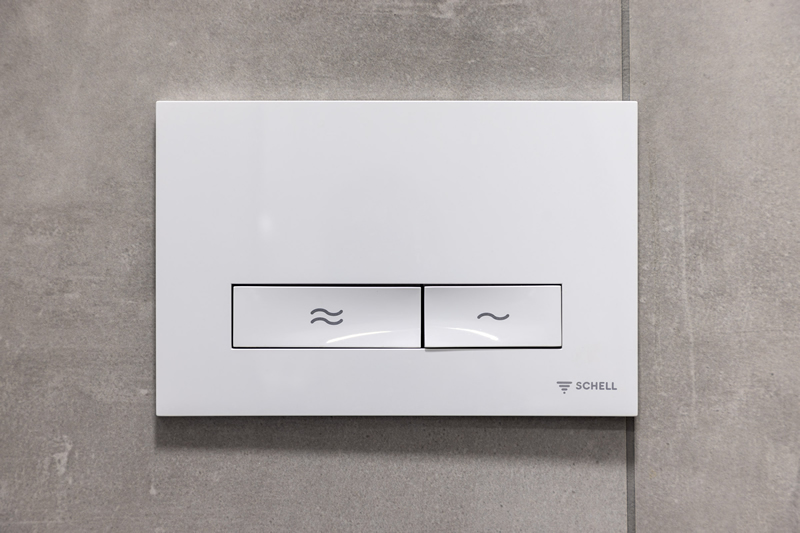

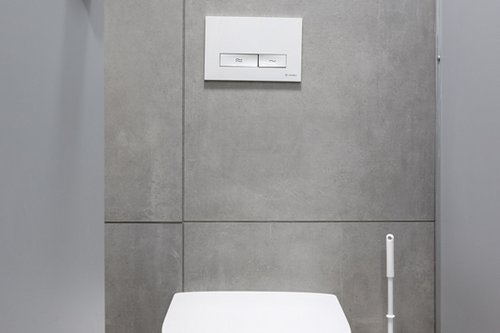

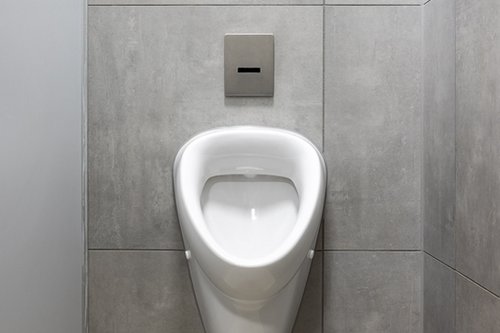

In den WCs im Bereich der Umkleiden sowie im Foyer wurden 9 WC-Module MONTUS Flow installiert, die ebenfalls mit dem SWS Server vernetzt sind, um auch hier regelmäßige Stagnationsspülungen zum Erhalt der Trinkwassergüte durchführen zu können. Die Installation der Module ist besonders einfach, da keine zusätzliche Warmwasserleitung zum WC-Spülkasten erforderlich ist. Alle Warmwasseranschlussleitungen zu Duschen, Waschtischen und Küchen können bestimmungsgemäß über SWS und die elektronischen Schell Armaturen gespült werden. Damit lässt sich ein zusätzlicher Wärmeeintrag in die Vorwandkonstruktion und somit in die Kaltwasserinstallation vermeiden. Weiterer Vorteil: Stagnationsspülungen werden bei MONTUS Flow direkt ins Ablaufrohr geleitet. Der Spülkasten wird dabei nicht befüllt, damit die Füllhöhe normgerecht bleibt. Weiterhin kamen 9 WC-Betätigungsplatten MONTUS KONKAV zum Einsatz, die mit komfortabler Zweimengenspülung zu einem sparsamen Wasserverbrauch beitragen. In den Herren-WCs kamen zusätzlich zwei Urinal-Module MONTUS zum Einsatz, die mithilfe des Wandhalterungs-Sets MONTUS montiert wurden. Die Urinalsteuerung EDITION E lässt sich hygienisch und berührungslos per Infrarot-Sensor auslösen.

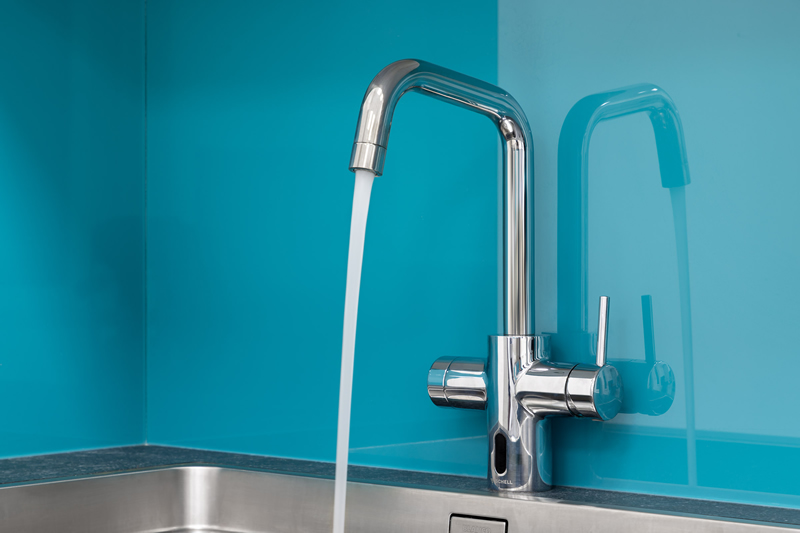

In der an den Seminarraum angegliederten Teeküche wurde die elektronische Küchenarmatur GRANDIS E von SCHELL installiert. Je nach Bedarf lässt sich diese flexibel per Infrarot-Sensor oder manuell per Einhebelmischer bedienen. Dank Vernetzung mit SCHELL SWS wird auch an dieser Entnahmestelle der Erhalt der Trinkwassergüte stets bestmöglich unterstützt.

Beim Neubau der Schwimmhalle des Wassersportvereins Dieburg e.V. bewiesen die rund 300 Mitglieder Teamgeist und Durchhaltevermögen: Innerhalb von 20 Monaten organisierten sie Planung, Finanzierung und Bau des Acht-Millionen-Euro-Projekts komplett in Eigenregie.

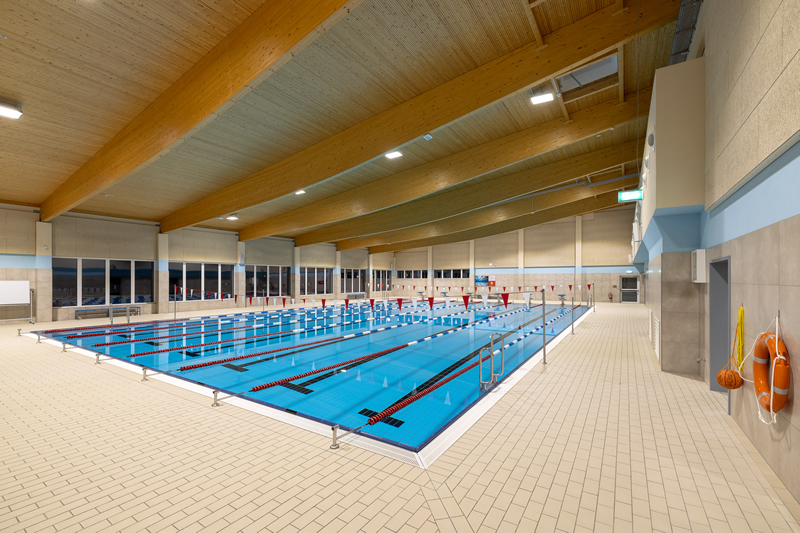

Das neue Sportbad verfügt über ein großzügiges Sportbecken mit sechs 25-Meter-Bahnen sowie ein 12,5 m x 8 m großes Mehrzweckbecken mit höhenverstellbarem Hubboden. Etwa 600 Menschen besuchen die Schwimmhalle jeden Tag. Zu den Nutzern gehören neben dem WSV Dieburg auch 23 umliegende Schulen sowie über 20 Vereine, darunter mehrere DLRG-Ortsgruppen sowie sieben Schwimmschulen. Ein 100 m² großer Seminarraum mit angegliederter Teeküche bietet Vereinsmitgliedern und Mietern ausreichend Platz für Schulungen, Vereinsversammlungen, Trockentraining und weitere Aktivitäten.
