número de artículo: 00 847 28 99

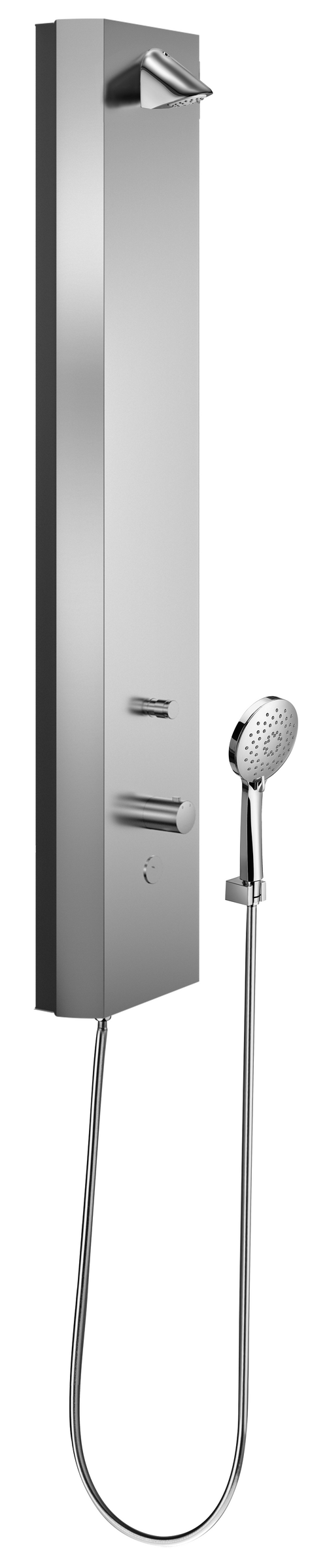

Panel de ducha LINUS Inox DP-C-T-D-H

Nuevo SSC SWS
Agua mezclada, termostato ThermoProtect
De acero inoxidable 1.4404 de alta calidad con superficie cepillada. Grifería para ducha SCHELL integrada. Activación mediante CVD-Touch electrónico con cierre automático. Opción de alimentación a batería o a red. Adecuado para la interconexión con el sistema de gestión de agua SWS de SCHELL. Parametrizable mediante SCHELL Single Control SSC. Salida puede ser conmutada al cabezal de ducha o a la ducha de mano. Fácil de instalar y mantener gracias al frontal abatible. Adecuado para conexiones desde detrás o para conexiones para montaje en pared desde arriba.
Aviso Comparar Reenviar a ficha de datos
Encuentra contactos locales
alcance de la entrega Especificaciones técnicas Artículos relacionados BIM/CAD

Consta de

  • Panel de ducha electrónico temporizado y adosado
    • Botón de accionamiento para termostato con casquillo de pulsación, posibilidad de bloquear la temperatura a 38 °C
    • Cabezal de ducha/ducha de mano desviador
    • CVD-Touch electrónico, programable, protegido frente a salpicaduras y chorros de agua, IP65
    • ThermoProtect termostato según EN 1111, protección contra quemaduras en caso de fallo del suministro de agua fría
    • Electroválvula 6 V
    • 2 válvulas antirretorno (EN 1717: EB)
    • 2 prefiltros
  • Ducha de mano con 3 posibilidades de ajuste y manguera de conexión
  • COMFORT Cabezal de ducha flexible, ángulo de inclinación ajustable 12 - 32 °, antivandálico, con chorro suave y rociador antical
  • Accesorios de conexión con válvula(s) de aislamiento
  • Material de instalación para el montaje mural

Datos de suministro

  • Peso: 13,40 kg/Unidad
  • Unidades de embalaje: 1

Características técnicas

  • Opciones de configuración a través de SWS/SSC
    • Fuerza de funcionamiento (pequeña / mediana / grande)
    • Programación manual (desconectada/conectada)
    • Máx. tiempo de descarga (1 - 950 s)
    • Descarga antiestancamiento (apagada / 1 - 1000 s, cada 1 - 250 h tras la última descarga / cada 1 - 250 h)
    • Tiempo de bloqueo del accionamiento (desconectado / 1 - 255 s, tiempo de desconexión 1 - 2000 min)
  • Opciones de configuración a través de la programación manual
    • Máx. tiempo de descarga (10 - 360 s en 10 niveles de programa, ajuste de fábrica 20 s)
    • Descarga antiestancamiento (apagada / 20 s, cada 24 h)
  • Caudal: máx. 9 l/min independiente de la presión
  • Presión del caudal: 1,0 - 5,0 bar
  • Presión máx. En reposo: 8 bar
  • Temperatura de funcionamiento máx.: 70 °C brevemente
  • Material: Funcionamiento Latón; Carcasa Acero inoxidable 1.4404; Sistema de tubos Plástico de acuerdo a la normativa de agua potable alemana; Trayectoria del agua Latón de acuerdo a la normativa de agua potable alemana
  • Acabado: Funcionamiento Cromo; Carcasa Acero inoxidable cepillado
  • Dimensiones: A 240 mm x A 1200 mm x P 80 mm
  • Longitud del flexo de ducha: 1500 mm
  • Conexión: 2x DN 15 G 1/2 RE
  • Certificación: Belgaqua
Artículos relacionados necesarios
Para la operación con SWS
Servidor SWS
Artículo No.: 00 500 00 99
SWS Extensor de bus radio BE-K
Artículo No.: 00 501 00 99
y/o
SWS Extensor de bus radio BE-F
Artículo No.: 00 502 00 99
SWS Adaptador alimentación Bus
Artículo No.: 00 505 00 99
Para la operación con el extensor de bus inalámbrico BE-F o sin SWS
Transformador empotrado 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Artículo No.: 01 315 00 99
o
Fuente de alimentación de carril tipo omega 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Artículo No.: 01 582 00 99
o
Caja de conexiones eléctricas 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Artículo No.: 01 583 00 99
o
Compartimento para baterías universal 6 V
Artículo No.: 01 557 00 99
En combinación con fuente de alimentación
Cable de conexión universal 5 m
Artículo No.: 01 570 00 99
o
Cable de conexión universal 10 m
Artículo No.: 01 571 00 99
Artículos relacionados recomendados
Plato de ducha LINUS Inox
Artículo No.: 00 850 28 99
Juego de tubería para conexión panel de ducha 500 mm
Artículo No.: 08 481 06 99
o
Juego de tubería para conexión panel de ducha 1000 mm
Artículo No.: 08 482 06 99
Cubierta de conexiones para panel de ducha LINUS Inox.
Artículo No.: 00 849 28 99
Cubierta de conexiones para panel de ducha LINUS Inox.
Artículo No.: 00 851 28 99
Mando termostática EasyGrip
Artículo No.: 29 192 06 99
Válvula de muestreo COMFORT Flex
Artículo No.: 01 823 00 99
Cabezal de ducha aireador reductor
Artículo No.: 01 814 06 99
Módulo SSC Bluetooth®
Artículo No.: 00 916 00 99
Artículo No.: 29 239 00 99
o
Artículo No.: 29 240 00 99
No apto en combinación con SWS y el módulo SSC Bluetooth
Filtro protector CVD
Artículo No.: 00 906 00 99
Descargas

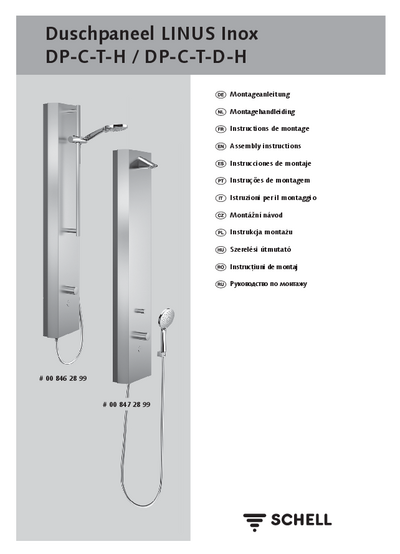

Instrucciones de montaje
