codice articolo: 01 822 00 99

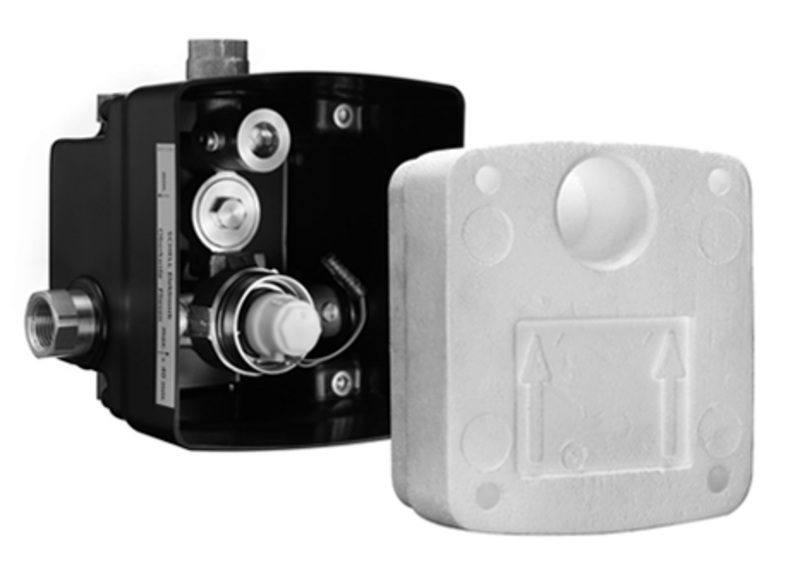

Masterbox WBD-E-V sottotraccia

Acqua premiscelata
Per miscelatore doccia sottotraccia LINUS BASIC D-C-V. Attivazione elettronica. Con guide di fissaggio a tenuta ed un rubinetto di arresto interno.
Avviso Confrontare Avanti su scheda dati
Trova contatti locali
ambito di consegna Specifiche tecniche articoli Correlati BIM/CAD

In dotazione

  • Masterbox
    • Miscelatore per doccia sotto intonaco con rubinetto di arresto
    • Valvola di non ritorno (UNI EN 1717:EB)
    • Prefiltro
    • Valvola elettromagnetica da 6 V
    • Corpo da incassatura sotto traccia
  • Raccordo di cacciata
  • Coperchio pulizia

Dati di consegna

  • Peso: 1,79 kg/Pezzo
  • Unità d´imballaggio: 1

Dati tecnici

  • Portata a 3 bar: 15 l/min
  • Pressione: 1,0 - 5,0 bar
  • Max. pressione statica: 8 bar
  • Temperatura d’esercizio max.: 70 °C (80 °C per disinfezione termica)
  • Profondità d'incasso: 100 - 124 mm
  • Attacco: DN 15 R 1/2 F
  • Uscita: DN 15 R 1/2 F
  • Materiale: Alloggiamento Plastica, Condotto dell'acqua Ottone resistente alla dezincatura conforme alla norma tedesca sull'acqua TrinkwV
  • Dimensioni: L 138 mm x A 149 mm x P 140 mm
  • Certificati: P-IX 18001/IA, Belgaqua
  • Classe di insonorizzazione: I
  • Classe di portata: A
Articoli abbinati necessari
Doccia sottotraccia LINUS BASIC D-C-V
Articolo no.: 01 921 28 99
Per l’impermeabilizzazione conformemente alla norma DIN 18534
Collare estensibile
Articolo no.: 00 919 00 99
Articoli abbinati consigliati
Modulo doccia MONTUS
Articolo no.: 03 091 00 99
istruzioni di assemblaggio
  • Prevedere un’alimentazione di corrente conforme al rispettivo sistema elettronico della doccia.
Download

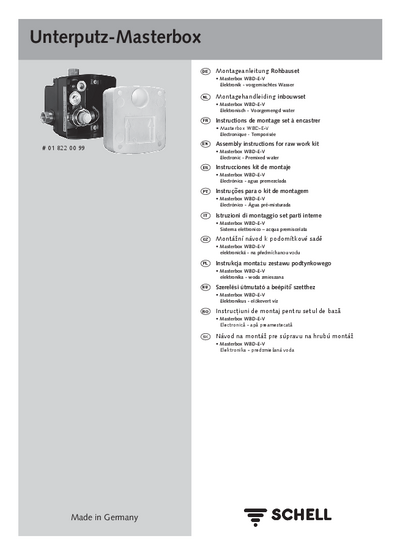

Istruzioni di montaggio

Masterbox WB-E-V Electrónico - Água pré-misturada

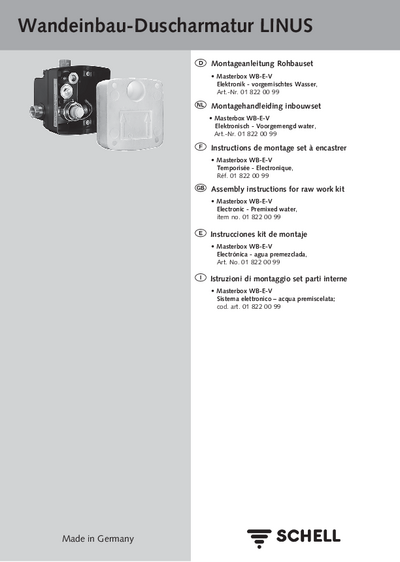

Istruzioni di montaggio

Masterbox WB-E-V Elektronik - vorgemischtes Wasser

Istruzioni di montaggio

Dehnzonenmanschette

Opuscolo

La rubinetteria doccia
