número de artículo: 03 038 00 99

Bastidor de inodoro MONTUS Flow

SSC SWS
Tipo C 120
Módulo de inodoro, altura de montaje 115 cm, con cisterna empotrada de 12 cm. Para instalación adosada o en tabiques prefabricados. Adecuado para la interconexión con el sistema de gestión de agua SWS de SCHELL. Parametrizable mediante SCHELL Single Control SSC. Válvula de descarga integrada con desagüe a través de tubo de descarga para la descarga antiestancamiento programada. Para inodoros suspendidos con una dimensión de instalación de 180 o 230 mm. Marco perfilado de acero, autoportante, acabado en pintura en polvo, con patas regulables. Ahorro de agua mediante la descarga doble y el proceso de llenado retardado (ahorra aprox. 0,5 l por descarga). Activación de la descarga electrónica o mecánica.
Aviso Comparar Reenviar a ficha de datos
Encuentra contactos locales
alcance de la entrega Especificaciones técnicas Artículos relacionados BIM/CAD

Consta de

  • Módulo de inodoro
    • Cisterna de inodoro empotrada 12 cm, funcionamiento frontal
    • Llave de escuadra con función reguladora G 1/2 RE, clase de ruido I
    • Tubo de descarga Ø 45 mm, con enchufe de conexión
    • Pies de montaje galvanizados, ajustables en altura de 0 a 20 cm con resistencia al deslizamiento
  • Reductor Ø 90 / 110 mm
  • Juego de conexión para inodoro (entrada Ø 45 mm, desagüe Ø 90 / 110 mm)
  • Tubo vacío 5 m
  • Cable extensor 5 m
  • Material de instalación para el montaje de inodoro (pernos de fijación M 12 x 200 mm, flexos de protección, casquillos con cuello de plástico, tuercas, arandelas planas, tapas de cubierta)
  • Material de instalación para patas de montaje

Datos de suministro

  • Peso: 13,04 kg/Unidad
  • Unidades de embalaje: 1

Características técnicas

  • Material: Llave de escuadra Latón de acuerdo a la normativa de agua potable alemana; Bastidor Acero
  • Doble descarga: Descarga de ahorro 3 l, Volumen de descarga principal 4/5/6/7 l ajustable (ajuste de fábrica 6 l)
  • Capacidad de carga: Máx. 400 kg (si se usa el conjunto de soportes de pared MONTUS)
  • Acabado: Bastidor Acabado en pintura en polvo

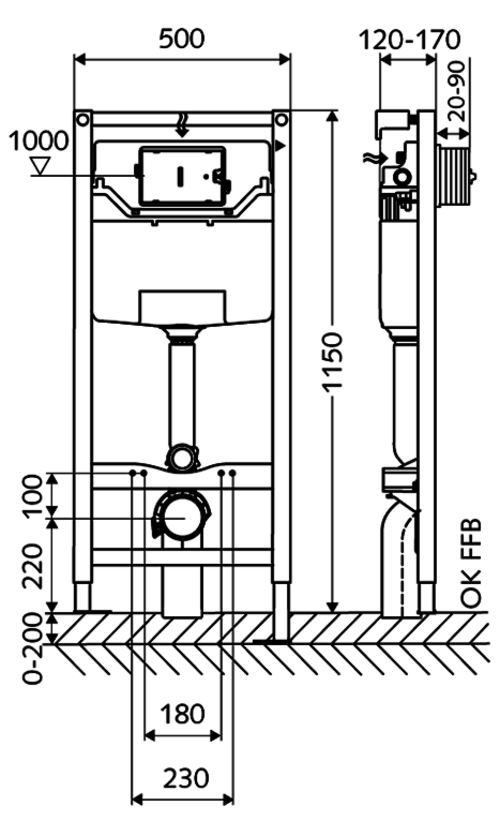

  • Dimensiones: A 50 cm x A 115 cm
  • Conexión de desagüe: Ø 90 / 110 mm
  • Conexión de tubo de descarga: Ø 45 mm
  • Conexión de agua: DN 15 R 1/2 RE (centro parte posterior)
  • Salida de aguas residuales: Ø 90 / 110 mm
Artículos relacionados necesarios
Para instalación adosada
Conjunto de soportes de pared MONTUS (120 - 170 mm)
Artículo No.: 03 071 00 99
o
Conjunto de soportes de pared MONTUS (150 - 210 mm)
Artículo No.: 03 077 00 99
Para la activación mecánica
Escudo pulsador para inodoro MONTUS CIRCUM
Artículo No.: 03 119 64 99
o
Escudo pulsador para inodoro MONTUS CIRCUM
Artículo No.: 03 119 06 99
o
Escudo pulsador para inodoro MONTUS CIRCUM
Artículo No.: 03 119 15 99
o
Escudo pulsador para inodoro MONTUS BOARD
Artículo No.: 03 120 06 99
o
Escudo pulsador para inodoro MONTUS BOARD
Artículo No.: 03 120 64 99
o
Escudo pulsador para inodoro MONTUS BOARD
Artículo No.: 03 120 15 99
o
Escudo pulsador para inodoro MONTUS TOWER
Artículo No.: 03 121 06 99
o
Escudo pulsador para inodoro MONTUS TOWER
Artículo No.: 03 121 64 99
o
Escudo pulsador para inodoro MONTUS TOWER
Artículo No.: 03 121 15 99
o
Escudo pulsador para inodoro MONTUS KONKAV
Artículo No.: 03 122 64 99
o
Escudo pulsador para inodoro MONTUS KONKAV
Artículo No.: 03 122 06 99
o
Escudo pulsador para inodoro MONTUS KONKAV
Artículo No.: 03 122 15 99
o
Escudo pulsador WC MONTUS PLACE
Artículo No.: 03 070 28 99
o
Escudo pulsador para inodoro MONTUS FIELD
Artículo No.: 03 126 06 99
Para la activación electrónica
Kit de conversión electrónico MONTUS
Artículo No.: 03 127 00 99
Escudo pulsador para inodoro MONTUS FIELD E
Artículo No.: 03 123 06 99
o
Escudo pulsador para inodoro MONTUS FIELD H
Artículo No.: 03 124 06 99
Para conexión con el sistema de gestión de agua SWS
Servidor SWS
Artículo No.: 00 500 00 99
SWS Adaptador alimentación Bus
Artículo No.: 00 505 00 99
Cable extensor de bus SWS BE-K Flow
Artículo No.: 00 563 00 99
y/o
Extensor de bus SWS radio BE-F Flow
Artículo No.: 00 564 00 99
Para la operación con Single Control SSC
Módulo Bluetooth® SSC
Artículo No.: 00 929 00 99
Para la operación con el extensor de bus SWS inalámbrico BE-F o con Single Control SSC
Fuente de alimentación de carril tipo omega 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Artículo No.: 01 582 00 99
o
Caja de conexiones eléctricas 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Artículo No.: 01 583 00 99
Artículos relacionados recomendados
Caja de conexiones oculta
Artículo No.: 77 752 00 99
Sensor de temperatura SWS PT 1000
Artículo No.: 00 562 00 99
Descargas

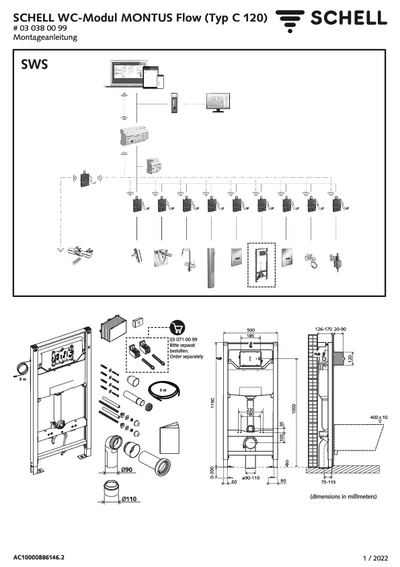

Instrucciones de montaje

WC-Modul MONTUS Flow

Folleto

Stagnation flushes with the MONTUS Flow cistern module. By SCHELL.
Vídeos de productos

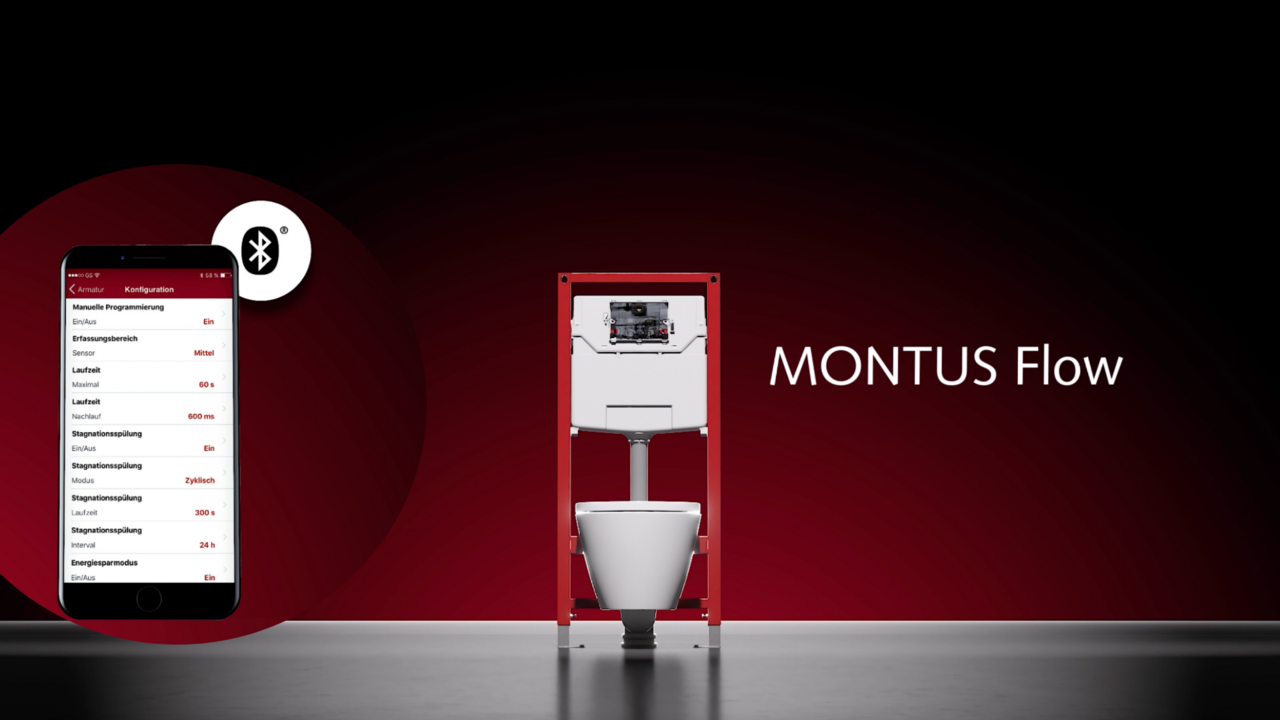

Product video WC module MONTUS Flow
