Sistemul de gestionare a apei SCHELL SWS – modulul complet pentru gestionarea inteligentă a apei

Durata lecturii: 16 minute

Instalațiile de apă potabilă ale clădirilor utilizate în mod semipublic, public și comercial prezintă provocări cuprinzătoare pentru proiectanți, specialiști și administratori. Ordonanța privind apa potabilă prevede respectarea regulilor generale recunoscute ale tehnicii ca bază pentru o funcționare conform reglementărilor. Calitatea apei potabile trebuie păstrată la fiecare punct de curgere. Administratorii sunt răspunzători pentru o circulație suficientă a apei –
și aceasta cel mult după 72 de ore. Întrucât în cazul întreruperilor de funcționare apa stagnează în țevi într-un interval de timp nepermis de lung. Microorganisme potențial dăunătoare se pot înmulți atunci excesiv. O circulație regulată calificată a apei împiedică acest lucru.

Ca expert pentru soluții inteligente în vederea susținerii păstrării calității apei potabile vă susținem la păstrarea calității apei potabile în clădiri și la creșterea eficienței clădirilor. Cu sistem de gestionare a apei SCHELL SWS se pot interconecta și comanda numeroase armături electronice de la SCHELL și produsele SCHELL aferente – baza ideală pentru funcționarea igienică și eficientă a instalației de apă potabilă.

În acest articol vă prezentăm sistemul de gestionare a apei SCHELL SWS premiat: funcționează în baza principiului modular și se poate adapta și extinde în mod flexibil. Descoperiți cât de simple sunt proiectarea și instalarea și cum susține o funcționare eficientă, precum și igienică.

Sistemul de gestionare a apei SWS – avantajos datorită componentelor flexibile

Cu SWS toate armăturile unei clădiri se pot interconecta, comanda și administra. Dacă este necesar, se pot ajusta setările fiecărei armături în parte. Interconectarea flexibilă prin radio și/sau cablu oferă avantaje în legătură cu echiparea ulterioară – chiar și în clădirile existente. Dacă nu există suficiente prize, se oferă interconectarea prin radio, alimentare cu curent electric prin baterie.
SWS funcționează după principiul: elemente puține – posibilități multe. Elementul central este serverul de gestionare a apei SWS prin intermediul căruia sunt interconectate toate armăturile. Programarea, comanda și monitorizarea armăturilor sunt realizate centralizat.
SWS sprijină păstrarea calității apei potabile prin spălări automatizate după stagnare. Acestea pot fi programate centralizat și apoi efectuate la momente stabilite, precum și documentate. Datorită posibilității de formare de grupe, mai multe spălări după stagnare pot avea loc la diferite armături în același moment stabilit. Funcționarea conform destinației poate fi simulată. Și intervențiile de întreținere, ca de ex. înlocuirea bateriilor pot fi planificate predictiv și eficient.
Utilizarea sistemului de gestionare a apei SCHELL aduce avantaje valoroase pentru administrator: SWS sprijină responsabilii în ceea ce privește operarea igienică a instalației lor pentru apă potabilă și la documentarea măsurilor privind păstrarea calității apei potabile conform obligațiilor – și în cazul dotării instalațiilor marcate în mod diferit. Procesele automatizate economisesc timp, costuri și oferă administratorilor un sprijin valoros în legătură cu operarea instalației lor de apă potabilă conform reglementărilor.
SWS poate fi folosit în plus ca soluție individuală, sau poate fi și integrată prin gateway-uri într-o tehnologie supraordonată de gestionare a imobilelor.
Service-ul online în completare bazat pe browser SMART.SWS permite chiar accesul de la distanță la nivel mondial la instalațiile SWS.

Sistemul de gestionare a apei SWS se compune din componente individuale care se pot instala ulterior.

Artikel_Bild_full-width_1200x676_Baukasten_SWS-1

Server de gestionare a apei SWS

Piesa centrală a sistemului este serverul inteligent cu software-ul său. Acesta este responsabil pentru programarea centrală a parametrilor armăturilor, a spălărilor după stagnare, dezinfecțiilor termice, precum și pentru analiză și documentație. Datele celor până la 64 de participanți sunt transmise prin radio și/sau prin cablu. Mai multe servere SWS pot fi operate în paralel. Serverul SWS se poate integra prin intermediul gateway-urilor SWS și într-o tehnologie supraordonată de gestionare a imobilelor.

Manager radio FM SWS

Managerul radio servește la conectarea legăturilor radio mai mari. Acesta funcționează și ca repetor și este operat prin intermediul unui adaptor de rețea.

Extensie cablu pentru magistrală SWS BE-K

Extensia cablu pentru magistrală BE-K transmite datele armăturii către serverul SWS și înapoi, prin intermediul unui cablu cu o lungime de până la 350 m (în total cablul nu trebuie să depășească mai mult de 1 000 m). Același cablu servește alimentării cu curent electric a BE­K și armăturii.

Extensie radio pentru magistrală SWS BE-F

Extensia radio pentru magistrală BE-F servește la transmiterea fără cablu a datelor între serverul SWS și armătura electronică. Alimentarea cu curent electric se realizează alternativ prin intermediul compartimentului bateriei al armăturii sau prin intermediul unui adaptor de rețea. Extensia radio pentru magistrală funcționează și ca repetor (rețea radio de tip mesh) în cazul alimentării cu tensiune de rețea.

Adaptor de rețea cu magistrală SWS

Adaptorul de rețea cu magistrală alimentează cu electricitate toate extensiile cablu pentru magistrală utilizate și armăturile interconectate prin acestea, precum și serverul SWS.

Gateway SWS

Gateway-urile permit integrarea sistemului de gestionare a apei SWS în tehnologiile de gestionare a imobilelor. Un gateway traduce protocolul SWS în protocolul dorit de magistrală standard. Vă stau la dispoziție gateway-uri SWS pentru toate protocoalele uzuale în funcție de protocol și de numărul de puncte de date necesare. Pentru fiecare server SWS integrat este necesar un gateway SWS.

SMART.SWS

Cu SMART.SWS, un supliment al SWS, utilizatorii pot apela online datele de analiză și pot verifica mesajele de stare și evaluările importante legate de toate clădirile, indiferent unde se află.

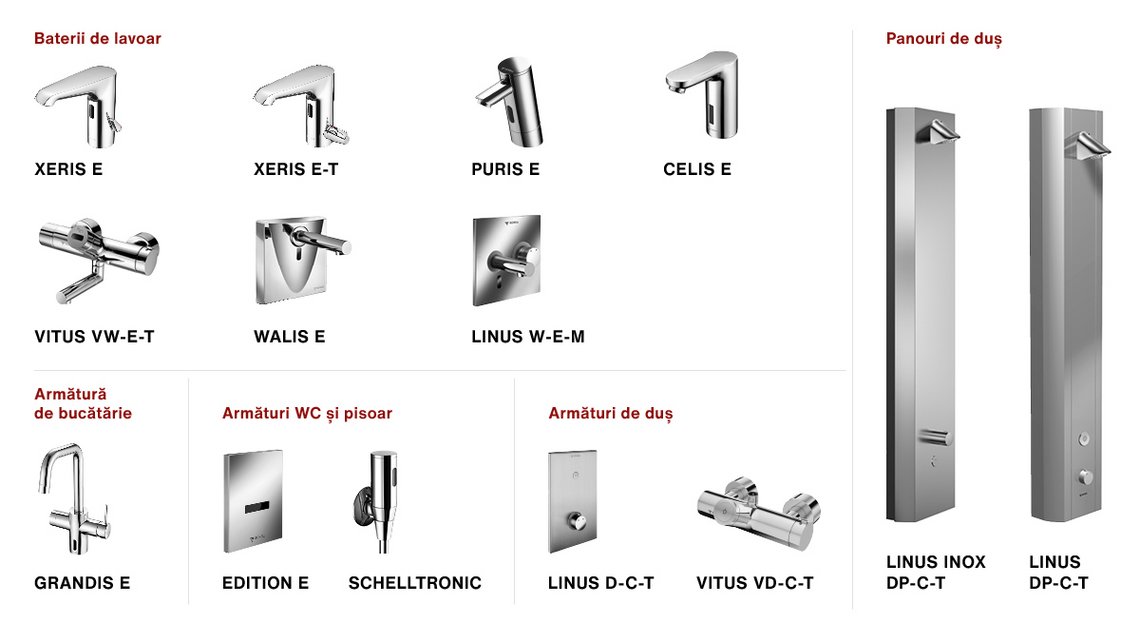

Cu componentele sale adaptate perfect unele la altele, SWS interconectează și comandă numeroase armături electronice SCHELL la toate punctele de curgere relevante de la lavoar, bucătărie și duș, până la WC și pisoar.

Artikel_Bild_full-width_1200x676_Baukasten_SWS-2_RO

Funcții SWS

Structura rețelei SWS urmărește cu adaptare individuală respectivul obiect. Accesul centralizat la toate armăturile interconectate fac setarea și o punere în funcțiune a instalării deosebit de confortabile. Posibilitățile variate de configurare ale software-ului asigură aici o flexibilitate maximă:

Artikel_Bild_full-width_1200x676_Baukasten_SWS-3

până la 64 de participanți pot fi conectați prin cablu și/sau radio la un server de gestionare a apei. Rețeaua de cablu și radio sunt posibile în paralel atât individual, cât și într-o rețea mixtă.
Printr-un gateway SWS se poate conecta SWS într-o tehnologie supraordonată de gestionare a imobilelor.
Rețelele pe bază de cabluri se pot adapta individual la obiect independent de tehnologiile de rețea. Întrucât cablul de rețea servește atât pentru transmiterea datelor, cât și pentru alimentarea cu curent electric trebuie pozat doar un cablu. Sistemul permite interconectarea flexibilă pentru structuri sub formă de stea, de rânduri și de copac. În plus și formele mixte sunt posibile.
Rețeaua radio SWS permite o interconectare fără intervenție în substanța construcției. Raza de acțiune este obținută prin structura unei rețele de tip mesh, precum și prin integrarea opțională de manageri radio.

Artikel_Bild_half-width_600x450_Baukasten_SWS
Artikel_Bild_full-width_1200x676_Baukasten_SWS-4
Artikel_Bild_full-width_1200x676_Baukasten_SWS-5

SWS meniu „aparate” – configurarea centralizată de armături și servere

Accesul centralizat la toate armăturile interconectate fac deosebit de eficiente setarea armăturilor și punerea în funcțiune a instalării. Deosebit de avantajos: prin intermediul software-ului armăturile cu aceleași caracteristici pot fi reunite într-o grupă și pot fi configurate într-o etapă de lucru. În cazul unei refuncționalizări, parametri armăturilor se pot adapta pur și simplu la noile circumstanțe.

Artikel_Bild_full-width_1200x676_Baukasten_SWS-6

Meniu SWS: igienă

Pentru simularea utilizării conforme cu destinația se efectuează și se administrează spălările după stagnare solicitate în cadrul sistemului de gestionare a apei SCHELL SWS. În acest sens, acestea pot fi adaptate la circumstanțele de la fața locului și la comportamentul utilizatorului. Ele stabilesc cât este timpul de funcționare al clătirii și dacă aceasta este comandată ciclic, în funcție de o planificare săptămânală, în funcție de temperatură sau manual printr-un semnal extern.
Se pot programa următoarele scenarii:
a) Armăturile selectate spală ciclic la fiecare x ore timp de y secunde. Calculul timpului începe cu activarea funcției.
b) La clătirea după o planificare săptămânală, utilizatorul programează ziua din săptămână, ora și durata clătirii.
c) Spălarea după stagnare este efectuată când o temperatură-țintă este depășită sau se înregistrează o valoare inferioară la un senzor selectat. Exemplu: temperatura apei reci (PWC) depășește 25 °C, temperatura apei calde (PWH) este sub 55 °C.
d) Și combinații dintre spălări după stagnare diferite sunt posibile.

Artikel_Bild_full-width_1200x676_Baukasten_SWS-7

Securitatea datelor și actualizări

Subiectul securității datelor este scris cu majuscule la SWS: serverul, conexiunea WLAN și radio sunt asigurate.
Sistemul este protejat prin parolă. Prin administrarea utilizatorilor se pot stabili drepturi de acces.
Extensia radio pentru magistrală formează cu serverul o rețea radio care a fost optimizată pentru automatizarea clădirilor.
SWS este adaptat permanent la dezvoltarea tehnică, ca alte aplicații bazate pe software. Pentru toate componentele de sistem importante punem astfel la dispoziție actualizări pe care le primiți gratuit.

Utilizatori și administrarea profilului

SWS ușurează și munca de zi cu zi. Prin intermediul administrării utilizatorilor diverse persoane dobândesc drepturi de acces stabilite. Astfel, personalul de curățenie, de exemplu, poate porni independent oprirea curățării pentru o anumită zonă. Fiecare utilizator are o parolă proprie pe care o poate modifica individual. În administrarea profilului sunt aprobate funcțiile relevante pentru respectivul utilizator. Astfel, persoanele pot folosi avantajele SWS pe diverse niveluri ierarhice, fără a putea influența alte zone.

Integrarea în tehnologia de gestionare a imobilelor

Prin Gateway-uri SWS ca interfață se obține integrarea SWS în toate sistemele uzuale de tehnologie de gestionare a imobilelor (GLT). Comunicarea se realizează aici în forma unei interogări a tehnologiei de gestionare a imobilelor în legătură cu starea actuală a punctului de date (de ex. temperatură). Gateway-uri SWS „traduc” interogarea și primesc de la serverul de gestionare a apei date pe care le traduc din nou și le transmit mai departe. Prin gateway-uri SWS se pot accesa de către GLT informații selectate din SWS.
Fiecare gateway SWS există pentru 200, 500, 1 000 și 2 500 puncte de date. Ce puncte de date ale tehnologiei de gestionare a imobilelor trebuie monitorizate este decizia administratorilor.

Artikel_Bild_full-width_1200x676_Baukasten_SWS-8

Simularea utilizării conforme cu destinația în locul măsurilor constructive de amploare

SWS ajută la evitarea măsurilor constructive de amploare cu lucrări de zidărie pentru înlocuirea conductelor: secțiuni de conductă de dimensiuni mari și concomitențe prea reduse reprezintă un pericol pentru calitatea apei potabile dacă în funcționarea cu sarcină maximă proiectată inițial nu este atinsă prin folosirea reală. Soluția cu sistemul de gestionare a apei SWS: pentru spălări după stagnare regulate se reunesc în grupuri armături SCHELL interconectate prin SWS. Această formare de grupe permite ca armăturile aflate într-o grupă să fie comandate pentru spălări după stagnare exact în același timp și să le execute. Acest fapt creează concomitențele necesare care sunt importante pentru că se ating viteze de curgere ridicate în conducte, asigurându-se astfel curenți turbionari. Instalarea produselor SCHELL se dovedește, în comparație cu măsuri constructive cu lucrări de zidărie, ca fiind mai sustenabilă datorită implicării mai reduse de resurse.
În cazul unei refuncționalizări a obiectului, programarea armăturilor poate fi adaptată în mod simplu.

Flexibilitate în practică – implementare eșalonată a SWS

Înnoirile din clădirile existente se supun adesea unor limite de buget ce se recalculează anual. Astfel, beneficiarii municipali, de exemplu, pot solicita renovări adesea doar eșalonat. Această nevoie se poate implementa în mod ideal cu SWS. Astfel, o școală întreagă în campusul căreia trebuie modernizate mai multe clădiri, poate să distribuie renovarea pe mai mulți ani. SWS poate fi extins în mod repetat datorită sistemului său modular – și în timpul funcționării.
Dacă trebuie renovate, de exemplu, mai multe clădiri ale unei școli, acest lucru se poate realiza una după cealaltă. Și în cadrul unei clădiri este posibilă echiparea punctelor de curgere unul după celălalt cu armături ce se pot interconecta.

SMART.SWS – comandarea SWS global

O completare inovativă a SWS este service-ul online pe bază de browser SMART.SWS, cu care responsabilii își au permanent instalațiile în vizor cu acces de la distanță cu transmitere criptată a datelor. Pentru administratori este adeseori un avantaj dacă nu trebuie să se deplaseze la clădirile individuale pentru a administra armături și instalații – ei economisesc timp prețios, deplasări și costuri cu personalul.
SMART.SWS oferă o sinteză asupra celor mai importanți parametri de operare ai instalațiilor gestionate cu SWS. În funcție de rolurile de utilizatori, utilizatorii autorizați pot vizualiza serverele SWS individual sau coroborat în acest sens. Premisa este numai o conexiune la internet și utilizarea SWS. Fie la nivel de server individual, fie în sinteza generală a tuturor clădirilor – mesaje, consumuri calculate de apă și multe altele pot fi vizualizate clar cu SMART.SWS. Elementele vizibile variază în funcție de rolul de utilizator, astfel încât fiecare utilizator poate vizualiza numai datele relevante pentru el: administratorii au acces la datele tuturor clădirilor gestionate, managerii de clădiri la cele ale unei clădiri, iar specialiștii pot obține, de exemplu, acces pentru un server individual. În cazul modificării utilizării, de exemplu, în perioada vacanțelor, spălările după stagnare și alți parametri se pot ajusta prin acces criptat de la distanță și se pot adapta pentru păstrarea calității apei potabile și eficiența economică a instalației de apă potabilă în cel mai bun mod posibil.

Artikel_Bild_full-width_1200x676_Baukasten_SWS-9

SWS și SMART.SWS – premiat cu World Future Award

Pentru funcționalitatea sa unică, SWS a fost distins recent la nivel internațional: sistemul de gestionare a apei SCHELL SWS și completarea sa inovatoare SMART.SWS au primit World Future Award 2023. Distins ca „cel mai bun sistem de gestionare a apei” SWS se înscrie în seria produselor care, potrivit juriului de experți, vor transforma economia globală și vor defini viitorul.

Avantajele SWS și SMART.SWS dintr-o privire

SWS:

  • susținere la păstrarea igienei apei potabile
  • un management modern al clădirilor
  • instalație de apă potabilă orientată spre viitor

SMART.SWS:

  • monitorizare confortabilă a parametrilor de funcționare conform VDI 6023
  • verificarea datelor de stare independent de locație
  • toate clădirile și armăturile interconectate dintr-o privire în panoul de comandă sistematic
  • adaptare rapidă a configurațiilor, ca de ex. spălările după stagnare
  • rapoarte regulate privind funcționarea instalației
Artikel_Bild_full-width_1200x676_Baukasten_SWS-10

Concluzie

Sistemul de gestionare a apei SCHELL SWS funcționează după principiul modular: puține elemente compatibile în mod ideal asigură o flexibilitate mare, atât pentru clădirile existente, cât și la construcțiile noi. Prin SWS se pot interconecta centralizat, pot fi comandate și monitorizate numeroase armături electronice SCHELL. Prin SMART.SWS acest lucru se poate realiza chiar și prin acces de la distanță la nivel mondial. Prin utilizarea SWS, administratorii de instalații de apă potabilă pot fi susținuți în legătură cu operarea responsabilă a instalației lor de apă potabilă. SWS poate ajuta la aducerea în armonie a păstrării calității apei potabile și a economiei de apă. În plus, administratorii clădirilor sunt susținuți în ceea ce privește economisirea de timp prețios și de costuri cu personalul. Datorită SWS se poate realiza automat circulația apei solicitată conform legii și în condiții dificile, precum întreruperile sezoniere de funcționare și se poate documenta conform obligațiilor.

În a doua parte a seriei noastre de bloguri despre sistemul de gestionare a apei SCHELL SWS aflați mai multe despre armătura de protecție împotriva scurgerilor SCHELL.

Aveți și alte întrebări despre gestionarea apei cu SWS? Ne bucurăm dacă ne contactați și vă consiliem cu plăcere!
