Numer katalogowy: 01 909 28 99

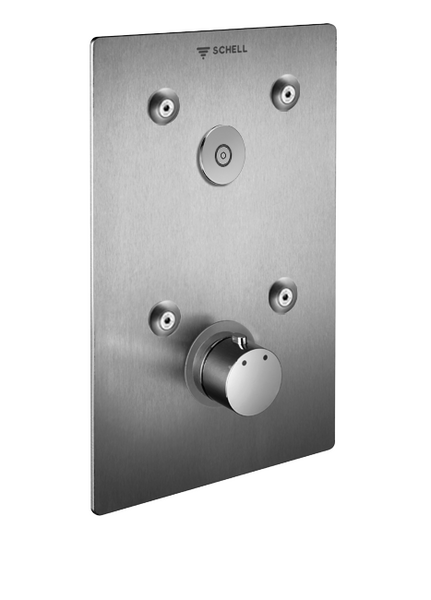

podtynkowy natrysk ścienny LINUS Basic D-C-T

SSC
Mieszacz, ThermoProtect termostat
Do skrzynki podtynkowej Masterbox WBD-E-T. Uruchamianie poprzez elektronikę CVD-Touch ze zautomatyzowanym procesem zamykania. Opcjonalne zasilanie bateryjne lub sieciowe. Przeznaczony do połączenia w sieć z systemem zarządzania wodą SCHELL SWS. Parametryzowana przez SCHELL Single Control SSC.
Obserwuj Porównaj Udostępnij karta produktu
Znajdź lokalne kontakty
Zakres dostawy Specyfikacja techniczna Powiązane artykuły BIM/CAD

Zakres dostawy

  • Płyta czołowa
    • Pokrętło termostatu z tulejką nasuwną, z odblokowywanym/blokowanym ogranicznikiem temperatury 38°C
    • Elektronika CVD-Touch, programowalna, stopień ochrony IP65
  • Elementy montażowe

Dane dotyczące dostawy

  • Waga: 1,84 kg/szt.
  • Jednostka wysyłkowa: 1

Dane techniczne

  • Możliwość programowania nastaw poprzez SWS SSC
    • Siła aktywacji (mała / średnia / duża)
    • Programowanie ręczne (wył. / zał.)
    • Maks. czas wypływu (1 - 950 s)
    • Przepłukiwanie antystagnacyjne (wył. / 1 - 1000 s, co 1 - 250 h od ostatniego spłukania / co 1 - 250 h)
    • Czas blokady aktywacji (wył. / 1 - 255 s, limit czasu 1 - 2000 min)
  • Możliwość programowania ręcznego
    • Maks. czas wypływu (4 - 120 s, 10 stopni programu)
    • Przepłukiwanie antystagnacyjne (wył. / 20 s, co 24 h)
  • Materiał: Uruchamianie Mosiądz, Płyta czołowa Stal szlachetna
  • Powierzchnia: Uruchamianie Chrom, Płyta czołowa Stal szlachetna szczotkowana

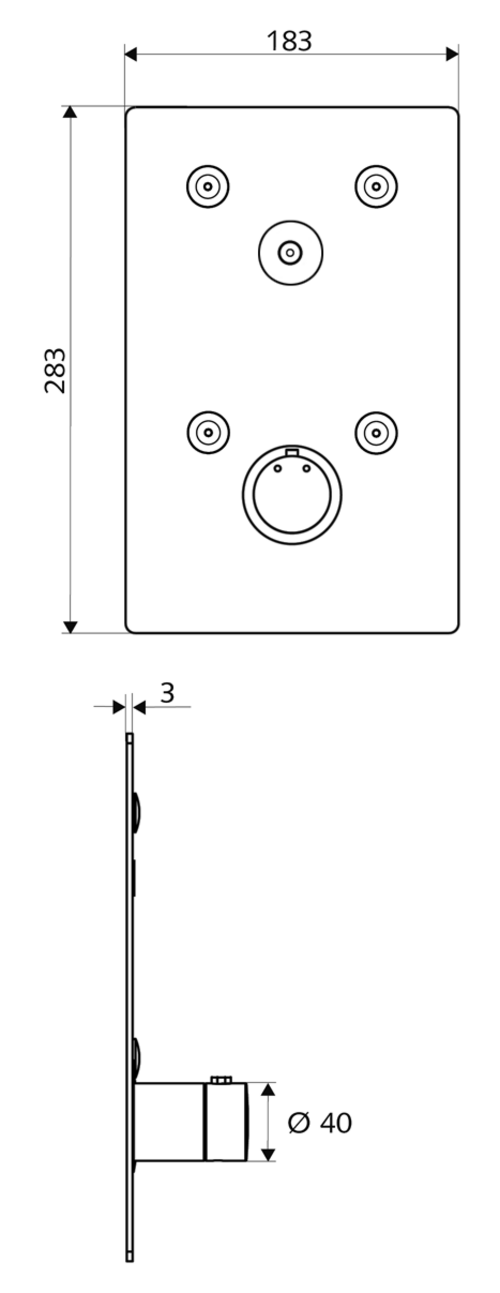

  • Wymiary płyty czołowej: 183 mm x 283 mm x 3 mm
  • Stopień ochrony: IP65 (elektronika dotykowa CVD)
Osprzęt wymagany
skrzynka podtynkowa Masterbox WBD-E-T
Nr artykułu: 01 802 00 99
Nr artykułu: 01 557 00 99
albo
zasilacz podtynkowy 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Nr artykułu: 01 315 00 99
albo
zasilacz na szynę 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Nr artykułu: 01 582 00 99
albo
elektryczna skrzynka rozdzielcza 9 VDC, 100 - 240 VAC, 50 - 60 Hz
Nr artykułu: 01 583 00 99
Osprzęt zalecany
uniwersalny kabel przyłączeniowy 5 m
Nr artykułu: 01 570 00 99
albo
uniwersalny kabel przyłączeniowy 10 m
Nr artykułu: 01 571 00 99
Nr artykułu: 00 906 00 99
Nr artykułu: 29 192 06 99
głowica natrysku COMFORT Flex
Nr artykułu: 01 821 06 99
albo
Nr artykułu: 01 814 06 99
SWS serwer
Nr artykułu: 00 500 00 99
SWS kablowy extender magistrali BE-K
Nr artykułu: 00 501 00 99
i/lub
SWS radiowy extender magistrali BE-F
Nr artykułu: 00 502 00 99
moduł SSC Bluetooth®
Nr artykułu: 00 916 00 99
Nr artykułu: 06 469 06 99
albo
kolanko przyłączeniowe ścienne
Nr artykułu: 06 463 06 99
Do dezynfekcji termicznej z SWS
zawór elektromagnetyczny dezynfekcji termicznej SWS
Nr artykułu: 01 874 00 99
Do ręcznej dezynfekcji termicznej
zawór elektromagnetyczny dezynfekcji termicznej
Nr artykułu: 01 875 00 99
przełącznik kluczykowy dezynfekcji termicznej
Nr artykułu: 01 538 00 99
zasilacz podtynkowy 12 VDC, 100 - 240 VAC, 50 - 60 Hz
Nr artykułu: 01 566 00 99
albo
zasilacz 12 VDC, 100 - 240 VAC, 50 - 60 Hz
Nr artykułu: 01 490 00 99
albo
elektryczna skrzynka rozdzielcza 12 VDC, 100 - 240 VAC, 50 - 60 Hz
Nr artykułu: 01 537 00 99
W przypadku zbyt głębokiego montażu skrzynki Masterbox
zestaw przedłużający D-E-T 25 mm
Nr artykułu: 01 860 06 99
albo
zestaw przedłużający D-E-T 50 mm
Nr artykułu: 01 865 06 99
Pliki do pobrania

Instrukcja montażu

Beiblatt mit Zusatzhinweis Schutzkleinspannung (SELV)

Instrukcja montażu

Umrüstset Vorwand-Duschpaneel, DP-SC-T in DP-C-T

Instrukcja montażu

Fertigbauset BASIC D-C-T, Elektronik-Thermostat

Broszura

Shower fittings.
tekst przetargowy
Schell tekst przetargowy
podtynkowy natrysk ścienny LINUS Basic D-C-T
www.ausschreiben.de
