cikkszám: 03 076 00 99

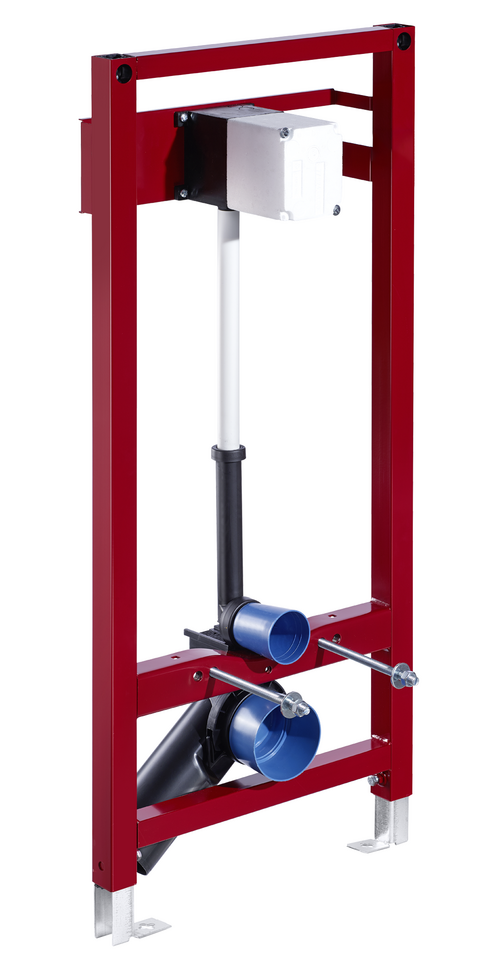

MONTUS WC-szerelőmodul

COMPACT II típus

115 cm magas WC-modul COMPACT II falsík alatti öblítőszeleppel. Tartófalra vagy falon kívüli szereléshez. 180 vagy 230 mm-es rögzítési méretű fali WC-hez. Önhordós, szinterezett fém keret állítható magasságú lábakkal és kereszttartókkal. Öblítés aktiválása elektronikusan vagy mechanikusan.

Értesítés Hasonlítsa össze Előre rá adatlap

Keressen helyi kapcsolatokat

Kiszerelés

WC-modul

Csőmegszakító (DIN EN 12541)
Kereszttartó COMPACT II falsík alatti öblítőszeleppel, előelzáróval és vakolófedéllel, állítható magasságú
Ø 45 mm-es állítható magasságú öblítőcső, próbadugóval
Horganyzott, állítható magasságú, 0-20 cm-es, csúszásgátlóval ellátott szerelőlábak

Ø 90 / 110 mm-es közdarab
WC csatlakozógarnitúra (Ø 45 mm-es befolyó, Ø 90 / 110 mm-es lefolyó)
Ø 90 / 90 mm-es PP lefolyókönyök, próbadugóval
Rögzítőanyagok WC-szereléshez (M 12 x 200 mm-es rögzítő pálca, védőtömlők, műanyag peremes hüvelyek, anyák, alátétek, takarósapkák)
Rögzítő alkatrészek szerelőlábakhoz

Szállítási adatok

súly: 12,30 kg/Darab
csomagolási egység: 1

Technikai adatok

víznyomás: 1,2 - 5,0 bar
max. nyugalmi nyomás: 8 bar
Terhelhetőség: max. 400 kg (MONTUS fali tartószett használata esetén)
Szennyvíz csatlakozó: Ø 90 / 110 mm
Öblítőcső csatlakozó: Ø 45 mm
Víz csatlakozó: DN 20 menet: 3/4 km (jobbra)
Szennyvíz leágazás: Ø 90 / 110 mm
Öblítési áram: 1,0 - 1,3 l/s
Alapanyag: Keret Acél; Vízvezeték Kiválásmentes sárgaréz, az ivóvízről szóló német rendeletnek megfelelően
Felület: Keret Szinterezett

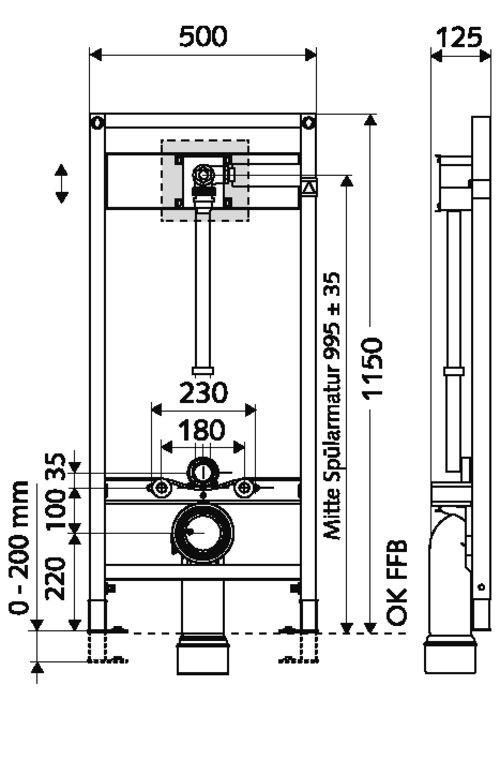

Méretek: s 50 cm x m 115 cm
Engedélyek: Belgaqua

Szükséges alkatrészek

Falon kívüli szerelés esetén

MONTUS falitartó szett (120- 170 mm)

Cikkszám.: 03 071 00 99

vagy

MONTUS falitartó szett (150- 210 mm)

Cikkszám.: 03 077 00 99

WC-vezérlések

EDITION E Manual WC-vezérlés

Cikkszám.: 01 028 28 99

vagy

EDITION E WC-vezérlés

Cikkszám.: 01 027 28 99

WC-nyomólapok

EDIITION WC-működtetőlap

Cikkszám.: 02 802 06 99

vagy

EDIITION WC-működtetőlap

Cikkszám.: 02 802 15 99

vagy

EDIITION WC-működtetőlap

Cikkszám.: 02 803 28 99

vagy

EDIITION Eco WC-működtetőlap

Cikkszám.: 02 804 06 99

vagy

EDIITION Eco WC-működtetőlap

Cikkszám.: 02 804 15 99

vagy

EDIITION Eco WC-működtetőlap

Cikkszám.: 02 805 28 99

vagy

EDIITION Eco 100 WC-működtetőlap

Cikkszám.: 02 825 06 99

egy jegyzet

I.zajosztályba sorolt beépített öblítőszelep 100 %-os átfolyás esetén.

összeszerelési utasítás

Elektronikus működtetés esetén az adott WC-vezérlésnek megfelelő áramellátást kell előkészíteni.
A SCHELL SWS vízmenedzsment rendszerhez adott esetben kereskedelemben kapható buszkábel H(St)H2x2x0,8 (megrendelő biztosítja) szükséges a BE-K SWS busz adókábelhez.
Kizárólag eredeti SCHELL hálózati egységeket és csatlakozókábeleket szabad használni.
Szükséges csővezeték DN 25
