número de artículo: 01 904 00 99

Masterbox empotrada WBD-E-M

Agua mezclada
Para griferías de ducha empotradas LINUS D-C-M o LINUS Basic D-C-M. Activación electrónica. Con mecanismos sellados y válvula de aislamiento interna.
Aviso Comparar Reenviar a ficha de datos
Encuentra contactos locales
alcance de la entrega Especificaciones técnicas Artículos relacionados BIM/CAD

Consta de

  • Masterbox
    • Carcasa para obra
    • Mezclador de ducha empotrado con 2 cierres previos
    • Electroválvula 6 V
    • Cartucho mezclador
    • 2 prefiltros
    • 2 válvulas antirretorno (EN 1717: EB)
  • Boquilla de descarga
  • Tapa empotrada

Datos de suministro

  • Peso: 1,97 kg/Unidad
  • Unidades de embalaje: 1

Características técnicas

  • Caudal a 3 bar: 15 l/min
  • Presión del caudal: 1,0 - 5,0 bar
  • Presión máx. En reposo: 8 bar
  • Temperatura de funcionamiento máx.: 70 °C (80 °C para desinfección térmica)
  • Material: Carcasa Plástico; Trayectoria del agua Latón resistente a la descincificación de acuerdo a la normativa de agua potable alemana

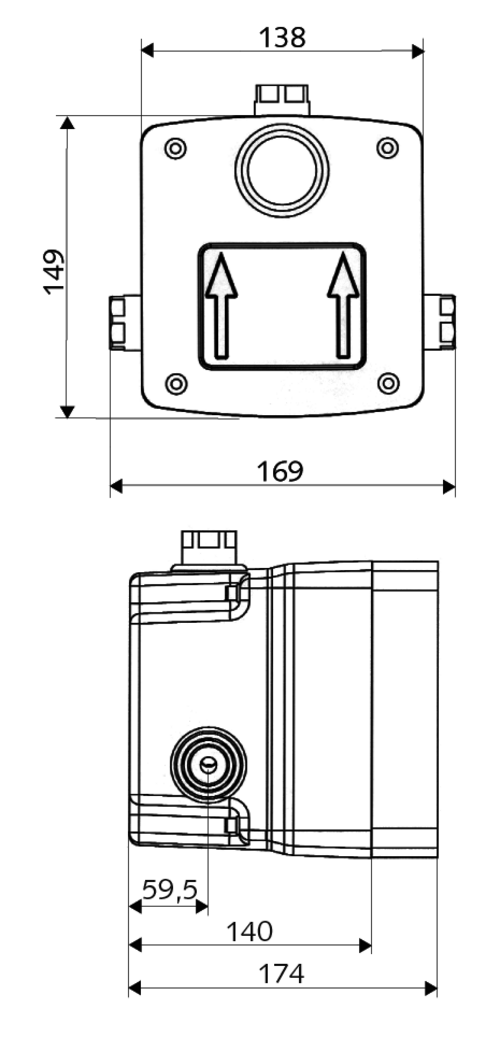

  • Dimensiones: A 138 mm x A 149 mm x P 140 mm
  • Profundidad de instalación: 100 - 124 mm
  • Conexión: 2x DN 15 G 1/2 RI
  • Salida: DN 15 G 1/2 RI
  • Certificación: Belgaqua
Artículos relacionados necesarios
Ducha empotrada LINUS D-C-M
Artículo No.: 01 919 06 99
o
Ducha empotrada LINUS D-C-M
Artículo No.: 01 919 28 99
o
Ducha empotrada LINUS BASIC D-C-M
Artículo No.: 01 920 28 99
Para el sellado de construcción según la norma DIN 18534
Collarín para zonas de expansión
Artículo No.: 00 919 00 99
Artículos relacionados recomendados
Módulo de ducha MONTUS
Artículo No.: 03 091 00 99
instrucciones de ensamblaje
  • Instalar una fuente de alimentación adecuada para el sistema electrónico correspondiente de la ducha.
Descargas

Instrucciones de montaje

Wandeinbau-Masterbox WBD-E-M

Instrucciones de montaje

Dehnzonenmanschette

Folleto

Griferías para ducha.
