ürün numarası: 03 075 00 99

Urinal-Modul MONTUS

Tip COMPACT II

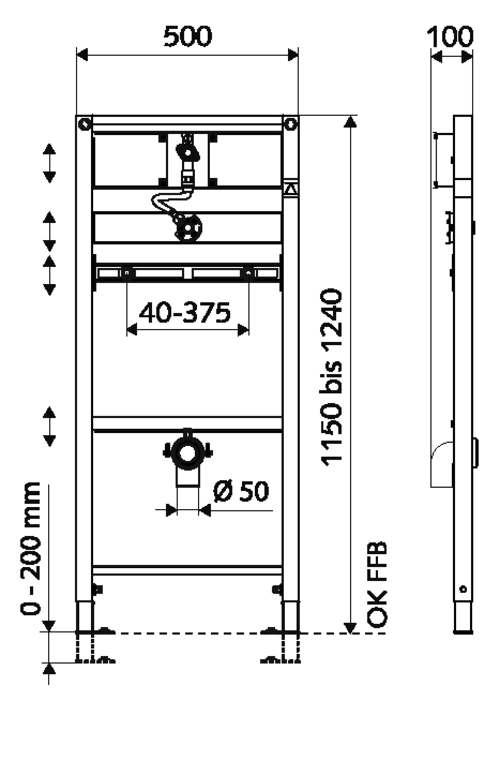

Sıva altı basmalı sifon COMPACT II ile birlikte pisuvar modülü yapı yüksekliği 115 cm. İskele veya ön duvar montajı için. Yüksekliği ayarlanabilir ayaklar ve traversler içeren kendinden destekli, toz kaplama profil çelik çerçeve. Deşarj elektronik veya mekanik tetiklenir.
Fark etme Karşılaştırmak üzerine ileri veri Sayfası
Yerel kişileri bulun
Teslimat kapsamı Teknik özellikler İlgili Makaleler BIM/CAD

  • Pisuvar modülü
    • Gider dirsekli ve tıkaçlı travers, yükseklik ayarlı
    • Sıva altı basmalı sifon COMPACT II, ön kapamalı ve sıva kapaklı, yükseklik ayarlı
    • Pisuvar sabitleme için travers 40 - 375 mm, yükseklik ayarlı
    • Ses yalıtımlı pisuvar bağlantılı travers, tıkaçlı, yükseklik ayarlı
    • Esnek hortum
    • Galvanizli, yüksekliği ayarlanabilir montaj ayakları 0 - 20 cm, kaymaz.
  • Montaj ayakları için sabitleme malzemesi
  • Pisuvar montajı için sabitleme malzemesi (sabitleme cıvatası M 8 x 100 mm, koruma hortumu, plastik flanş manşonu, somunlar, pullar, kapaklar)

  • Gewicht: 11,54 kg/Adet
  • Verpackungseinheit: 1

  • : 0,3 l/s
  • : B 50 cm x H 124 cm
Urinal-Zulaufgarnitur DN 15
Makale numarası.: 03 105 00 99
Ön duvar montajında
Wandhalterungs-Set MONTUS (120 - 170 mm)
Makale numarası.: 03 071 00 99
veya
Wandhalterungs-Set MONTUS (150 - 210 mm)
Makale numarası.: 03 077 00 99
Pisuvar kumandaları
Urinalsteuerung EDITION E
Makale numarası.: 02 806 06 99
veya
Urinalsteuerung EDITION E
Makale numarası.: 02 806 15 99
veya
Urinalsteuerung EDITION E
Makale numarası.: 02 807 28 99
veya
Urinalsteuerung EDITION E
Makale numarası.: 02 808 15 99
veya
Urinalsteuerung EDITION E
Makale numarası.: 02 808 06 99
veya
Urinalsteuerung EDITION E
Makale numarası.: 02 809 28 99
veya
Urinalsteuerung EDITION E
Makale numarası.: 00 230 06 99
veya
Urinalsteuerung EDITION E
Makale numarası.: 00 230 15 99
veya
Urinalsteuerung EDITION E
Makale numarası.: 00 231 28 99
veya
Pisuvar kapakları
Urinal-Betätigungsplatte EDITION
Makale numarası.: 02 800 06 99
veya
Urinal-Betätigungsplatte EDITION
Makale numarası.: 02 800 15 99
veya
Urinal-Betätigungsplatte EDITION
Makale numarası.: 02 801 28 99
montaj talimatı
  • Elektronik tetikleme için ilgili pisuvar kumandasına karşılık gelen bir güç kaynağı sağlayın.
  • SCHELL su yönetim sistemi SWS ile bağlantılı olarak gerektiğinde SWS eri yolu genişletici kablosu BE-K için piyasada bulunan bir veri yolu kablosu H(St)H2x2x0,8 (müşteri taraflı) kullanılabilir.
  • Sadece orijinal SCHELL adaptörleri ve bağlantı kabloları kullanılabilir.
İndirilenler

Montaj kılavuzu

Urinal-Modul MONTUS mit Urinal Wandeinbau-Spülarmatur
