Sistema di gestione dell'acqua SCHELL SWS / SMART.SWS per una gestione dell'acqua igienica ed economicamente efficiente

SMART.SWS

SMART.SWS consente di gestire più edifici da qualsiasi parte del mondo.

La piattaforma SMART.SWS
Il server SWS
Il cavo BUS estensibile SWS BE-K
Il cavo BUS estensibile SWS BE-F
Il sistema di gestione a radiofrequenza FM SWS
L'alimentatore da rete BUS SWS 30V
I gateway SWS
I sensori della temperatura SWS
Un design accattivante
La rubinetteria

La piattaforma SMART.SWS

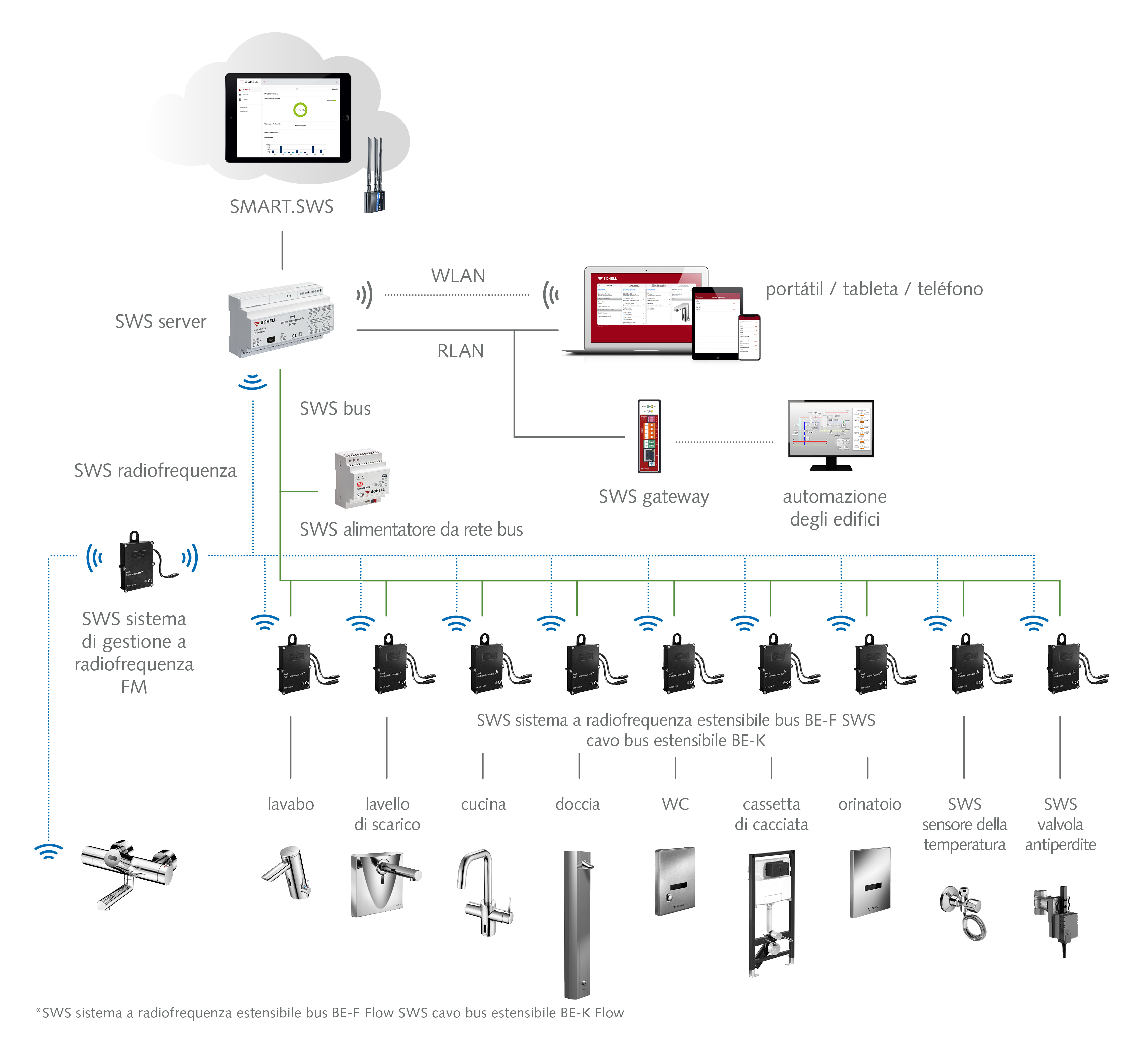

SMART.SWS è lo strumento di assistenza online del sistema di gestione dell'acqua SWS di SCHELL. Il router SCHELL SMART.SWS collega un sistema di gestione dell'acqua SCHELL SWS alla piattaforma SCHELL tramite una connessione mobile sicura. I dati vengono trasmessi dal server SWS alla piattaforma SCHELL. In questo modo, gli utenti possono tenere sotto controllo gli impianti gestiti con il sistema di gestione dell'acqua SCHELL SWS in modo flessibile e indipendente dal luogo. Grazie a SMART.SWS, è possibile consultare statistiche, verificare il corretto funzionamento, regolare i risciacqui anti-ristagno e altri parametri, nonché fornire informazioni mirate al Facility Management.

Il server SWS

costituisce il cuore del sistema di gestione dell'acqua grazie al suo software intelligente. È responsabile dell'impostazione centralizzata dei parametri dei rubinetti, dei risciacqui anti-ristagno, delle disinfezioni termiche, nonché delle attività di analisi e documentazione. È possibile trasmettere i dati di un massimo di 64 utenze via radio o con cavo bus. Il server SWS può essere controllato da un sistema di gestione dell'edificio di livello superiore. È possibile far funzionare più sistemi di gestione dell'acqua SWS in parallelo.

Il cavo BUS estensibile SWS BE-K

trasmette i dati dal rubinetto al server SWS e viceversa tramite cavo fino a 350 m di lunghezza (la lunghezza totale dei cavi non deve superare i 1000 m). Lo stesso cavo alimenta il BE-K e la rubinetteria. Oltre ai rubinetti, è possibile collegare ai sistemi bus estensibili anche i sensori di temperatura. È possibile combinare senza problemi sistemi bus estensibili via cavo e via radio all'interno dello stesso sistema.

Il sistema a radiofrequenza estensibile BUS SWS BE-F

assicura la trasmissione wireless dei dati tra il server SWS e i rubinetti elettronici. In alternativa, l'alimentazione di tensione è fornita attraverso il vano batterie del rubinetto o tramite alimentatore. Il sistema a radiofrequenza BUS estensibile funge anche da ripetitore (rete a radiofrequenza mesh) quando è alimentato con la tensione di rete. Oltre ai rubinetti, è possibile collegare ai sistemi bus estensibili anche i sensori di temperatura. È possibile combinare senza problemi sistemi bus estensibili via cavo e via radio all'interno dello stesso sistema.

Il sistema di gestione a radiofrequenza FM SWS

serve a colmare tratte radio più grandi. Funziona da ripetitore e viene alimentato tramite alimentatore.

L'alimentatore da rete BUS SWS 30V

fornisce alimentazione elettrica a tutti i cavi BUS estensibili e ai rubinetti collegati, nonché al server SWS.

I Gateway SWS

consentono l'integrazione del sistema di gestione dell'acqua SWS nel sistema di condutture dell'edificio. Il gateway traduce il protocollo SWS nel protocollo bus standard desiderato. A seconda del protocollo e del numero di punti dati richiesti, sono disponibili diverse versioni. Per ogni server SWS collegato è necessario un gateway SWS.

I sensori della temperatura SWS

rilevano la temperatura dell'acqua permettendo di controllare i risciacqui igienici e di documentare le temperature. Per trasmettere i dati relativi alla temperatura, nella rete SWS vengono integrati dei sensori di temperatura tramite il sistema bus estensibile del rubinetto oppure direttamente con un sistema bus estensibile dedicato.

La rubinetteria con protezione anti-perdite SWS

riduce il rischio di danni idrici al di fuori degli orari di utilizzo degli edifici. Le misure attuate per tutelare l'igiene dell’acqua potabile non vengono compromesse. Grazie a una funzione calendario programmabile, l'alimentazione dell'acqua viene bloccata nei periodi in cui le aree dell'edificio non vengono utilizzate. Per i risciacqui anti-ristagno, si apre e si chiude automaticamente.

Le rubinetterie

Quasi tutti i rubinetti elettronici SCHELL possono essere collegati al sistema di gestione dell'acqua SWS. In questo modo ogni area dell'edificio – lavabi, cucina, doccia, WC o orinatoio – può essere integrata nel sistema.
