número de artículo: 03 090 00 99

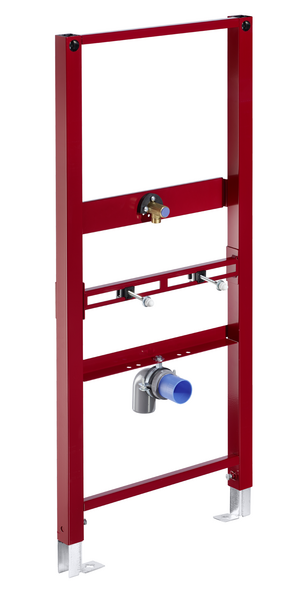

Módulo de urinario MONTUS

Módulo de urinario, altura de montaje 115 cm. Para instalación adosada o en tabiques prefabricados. Marco perfilado de acero, autoportante, acabado en pintura en polvo, con patas regulables y travesaños. Preparado para la conexión de fluxores de urinario adosados.
Aviso Comparar Reenviar a ficha de datos
Encuentra contactos locales
alcance de la entrega Especificaciones técnicas Artículos relacionados BIM/CAD

Volumen de suministro

  • Módulo de urinario
    • Barra transversal con conexión de montaje con aislamiento acústico y con enchufe de conexión, regulable en altura
    • Pies de montaje galvanizados, ajustables en altura de 0 a 20 cm con resistencia al deslizamiento
    • Barra transversal con codo de desagüe y enchufe de conexión, regulable en altura
    • Barra transversal para fijación de urinario 40 - 375 mm, regulable en altura
  • Material de instalación para patas de montaje
  • Material de instalación para el montaje de urinario (pernos de fijación M 8 x 100 mm, manguera de protección, casquillos con cuello de plástico, tuercas, arandelas planas, tapas de cubierta)

Datos de suministro

  • Peso: 9,74 kg/Unidad
  • Unidades de embalaje: 1

Datos técnicos

  • Material: Bastidor Acero
  • Acabado: Bastidor Acabado en pintura en polvo

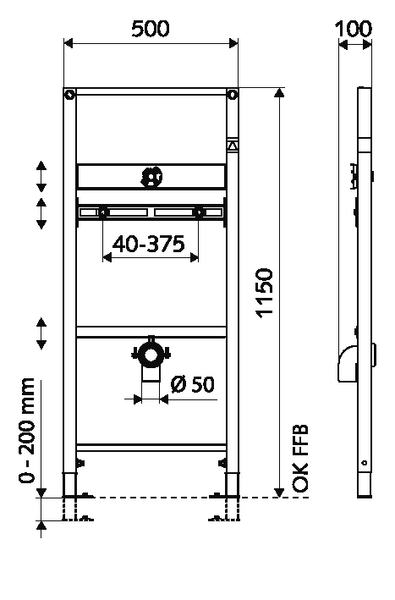

  • Dimensiones: B 50 cm x A 115 cm
  • Conexión de desagüe: Ø 50 mm
  • Conexión de agua: DN 15 G 1/2 RE (abajo)
  • Salida de aguas residuales: Ø 50 mm
  • Salida de agua: DN 15 G 1/2 RI
Artículos relacionados necesarios
Para instalación adosada
Conjunto de soportes de pared MONTUS (120 - 170 mm)
Artículo No.: 03 071 00 99
Conjunto de soportes de pared MONTUS (150 - 210 mm)
Artículo No.: 03 077 00 99
Fluxores de urinario adosados
Fluxor adosado para urinarios por infrarrojos SCHELLTRONIC, DN 15
Artículo No.: 01 113 06 99
Fluxor adosado para urinarios por infrarrojos SCHELLTRONIC, DN 15
Artículo No.: 01 115 06 99
Fluxor adosado para urinario SCHELLOMAT Basic, DN 15
Artículo No.: 02 476 06 99
Fluxor de urinario adosado SCHELLOMAT Basic SV, DN 15
Artículo No.: 02 477 06 99
Descargas

Instrucciones de montaje

Urinal-Modul MONTUS für Urinal-Vorwand-Spülarmaturen
