cikkszám: 03 066 00 99

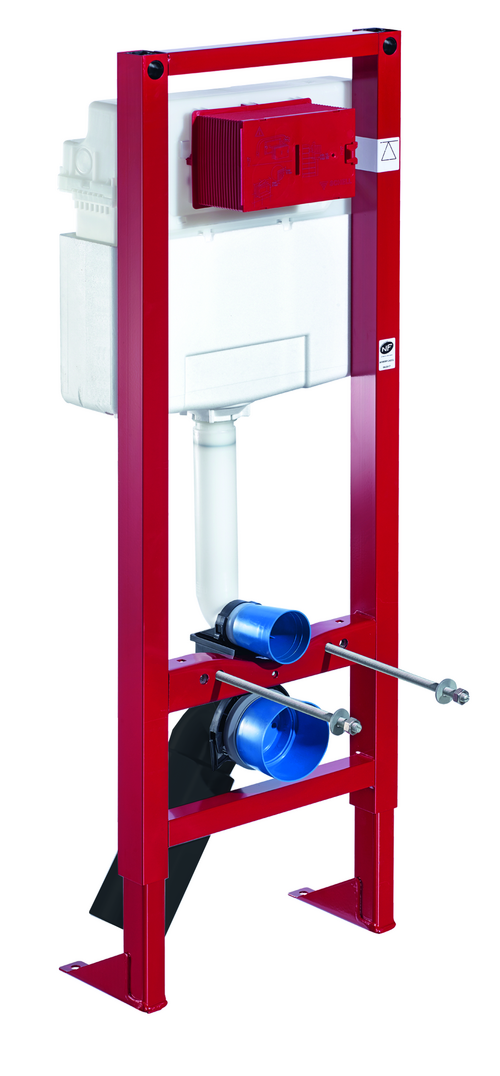

MONTUS WC-szerelőmodul

CS 120 típus
115 cm magas WC-modul 12 cm-es falsík alatti WC-tartállyal. Akadálymentes WC-hez. Tartófalra vagy falon kívüli szereléshez. 180 vagy 230 mm-es rögzítési méretű fali WC-hez. Önhordós, szinterezett fém keret állítható magasságú lábakkal. A kétmennyiséges öblítésnek és a késleltetett töltési folyamatnak köszönhetően víztakarékos (megtakarítás: kb. 0,5 l/öblítés). Öblítés aktiválása elektronikusan vagy mechanikusan.
Értesítés Hasonlítsa össze Előre rá adatlap
Keressen helyi kapcsolatokat
szállítási terjedelem Műszaki adatok kapcsolódó cikkek BIM/CAD

Kiszerelés

  • WC-modul
    • 12 cm mélységű falba építhető WC-öblítőtartály, működtetés elölről
    • sarokszelep szabályozó funkcióval menet: 1/2 km, I-es zajosztály
    • Ø 45 mm-es öblítőcső, próbadugóval
    • Állítható magasságú speciális lábak 0 - 15 cm, öntartó
  • WC csatlakozógarnitúra (Ø 45 mm-es befolyó, Ø 90 / 110 mm-es lefolyó)
  • Ø 90 / 100 mm-es PVC lefolyókönyök, próbadugóval
  • Rögzítőanyagok WC-szereléshez (M 12 x 200 mm-es rögzítő pálca, védőtömlők, műanyag peremes hüvelyek, anyák, alátétek, takarósapkák)
  • Rögzítő alkatrészek szerelőlábakhoz
  • MONTUS fali tartó szett (150 - 210 mm)

Szállítási adatok

  • súly: 17,44 kg/Darab
  • csomagolási egység: 1

Technikai adatok

  • Kétmennyiséges öblítés: Takarékos öblítési mennyiség 3 l, Állítható fő öblítési mennyiség 4/5/6/7 l (gyári beállítás 6 l)
  • Terhelhetőség: max. 400 kg (MONTUS fali tartószett használata esetén)
  • Alapanyag: Keret Acél
  • Felület: Keret Szinterezett
  • Méretek: s 42 cm x m 115 cm
  • Szennyvíz csatlakozó: Ø 90 / 110 mm
  • Öblítőcső csatlakozó: Ø 45 mm
  • Víz csatlakozó: DN 15 R 1/2 km (hátul)
  • Szennyvíz leágazás: Ø 90 / 110 mm
  • Engedélyek: Belgaqua, NF
Szükséges alkatrészek
WC-zajszigetelő lap
Cikkszám.: 03 001 00 99
Franciaországon kívüli piacokon történő telepítéshez.
PE-fali WC lefolyókönyök, DN 90/90 mm
Cikkszám.: 29 698 00 99
PE- átalakító elem, DN 90/110 mm
Cikkszám.: 29 699 00 99
Mechanikus működtetéshez
MONTUS CIRCUM WC-működtetőlap
Cikkszám.: 03 119 06 99
vagy
MONTUS CIRCUM WC-működtetőlap
Cikkszám.: 03 119 64 99
vagy
MONTUS CIRCUM WC-működtetőlap
Cikkszám.: 03 119 15 99
vagy
MONTUS BOARD WC-működtetőlap
Cikkszám.: 03 120 06 99
vagy
MONTUS BOARD WC-működtetőlap
Cikkszám.: 03 120 64 99
vagy
MONTUS BOARD WC-működtetőlap
Cikkszám.: 03 120 15 99
vagy
MONTUS TOWER WC-működtetőlap
Cikkszám.: 03 121 64 99
vagy
MONTUS TOWER WC-működtetőlap
Cikkszám.: 03 121 06 99
vagy
MONTUS TOWER WC-működtetőlap
Cikkszám.: 03 121 15 99
vagy
MONTUS KONKAV WC-működtetőlap
Cikkszám.: 03 122 06 99
vagy
MONTUS KONKAV WC-működtetőlap
Cikkszám.: 03 122 64 99
vagy
MONTUS KONKAV WC-működtetőlap
Cikkszám.: 03 122 15 99
vagy
MONTUS PLACE WC-működtetőlap
Cikkszám.: 03 070 28 99
vagy
MONTUS FIELD WC-működtetőlap
Cikkszám.: 03 126 06 99
vagy
MONTUS FIELD WC-működtetőlap
Cikkszám.: 03 126 64 99
Elektronikus működtetéshez
MONTUS elektronikus átépítő készlet
Cikkszám.: 03 127 00 99
MONTUS FIELD E WC-működtetőlap
Cikkszám.: 03 123 06 99
vagy
MONTUS FIELD H WC-működtetőlap
Cikkszám.: 03 124 06 99
Letöltések

Szerelési útmutató

WC-Montagemodul MONTUS CS, barrierefrei
